3D кино смотрим дома
В статье описана нехитрая конструкция, позволяющая просматривать 3D-фильмы, уже появляющиеся на торрентах.
Для просмотра объемного изображения в настоящее время чаще всего используются три технологии – анаглиф, чередование кадров, 3D с применением поляризации света.
Анаглиф
На обыкновенном мониторе (телевизоре) в домашних условиях можно просматривать только анаглиф (см. [1]). Это самая дешевая технология, однако у неё существенный недостаток – страдает цветопередача (так как нужно подкрашивать изображение для правого и левого глаза), и сильно напрягаются глаза. Анаглиф я попробовал сразу, и сразу от него отказался, потому что просмотр такого 3D очень некомфортный, и изображение получается некачественное.
Чередование кадров
Такое 3D можно просматривать на современных телевизорах, которые позволяют установить частоту кадров 100..120 Гц и выше. Для просмотра нужны специальные очки, которые очень быстро (с частотой чередования кадров на телевизоре) закрывают и открывают световой поток, пропуская в левый глаз кадры, предназначенные только для левого глаза, а в правый глаз – только кадры для правого глаза.
На картинке показаны в качестве примера стереоочки TDG-BR100 для формата с чередованием кадров от компании SONY. Информация для синхронизации картинки в очках передается чаще всего по инфракрасному каналу связи, иногда – по радиоканалу. В очках встроен специальный контроллер и 3-вольтовый источник питания., Чтобы объемная картинка была видна, очки нужно включить. Качество объемного изображения очень высокое, но такую картинку на обычном мониторе уже не посмотришь. Очки и телевизоры для просмотра 3D (очки часто идут в комплекте с телевизором) в таком формате сейчас выпускают многие известные бренды бытовой техники, но пока это очень дорогое удовольствие. Цена на телевизоры с поддержкой 3D начинается с 70 тысяч рублей, очки стоят от 5 до 7 тысяч рублей, и инфраструктура вещания 3D в России только-только начинает развиваться. Вещание идет по некоторым кабельным телеканалам (НТВ+ 3D, см. [2]) и каналам спутников.
3D с применением поляризации света
Такое 3D можно увидеть в современных кинотеатрах. Принцип прост – используется два проектора, работающих одновременно, один для левого глаза, другой для правого. Оба проецируют картинку на общий экран. Картинка разделяется для правого и левого глаза при помощи поляризационных фильтров для света (поляризация для правого и левого глаза отличается на 90 градусов), и для просмотра также применяются специальные очки. Очки для просмотра недороги, в них нет источника питания, и во многих кинотеатрах такие очки одноразовые и раздаются бесплатно (их цена входит в стоимость билета). Для примера на картинке показаны очки сети кинотеатров «Киностар».
Качество такого 3D также очень высокое, и принцип можно применить для самодельного домашнего кинотеатра. С этой целью я купил два недорогих портативных проектора. Выбирал самые дешевые и с LED вместо лампы — Acer C20 (см. [3]). Проектор имеет вход VGA и HDMI, и его можно легко подключить к видеовыходу компьютера. Для просмотра понадобится компьютер с двумя видеовыходами, для начала я использовал свой ноут HP Pavilion dv3520er с установленной Windows 7. Мощности ноута хватало для фильмов с ограниченным разрешением, поэтому некоторые фильмы в формате FullHD пришлось перекодировать, чтобы воспроизведение не притормаживало. Потом прикупил компьютер с шестиядерным процессором AMD, и проблемы с тормозами пропали.
Чтобы закрепить проекторы при просмотре, собрал специальную станину. С помощью канцелярских зажимов перед объективами проекторов закрепил поляризаторы, которые выдрал из тех же очков «Киностар». Получилась дешёвая, но весьма сердитая конструкция.
Самая большая сложность неожиданно оказалась в проекционном экране. Дело в том, что простые экраны портят поляризацию, и стереокартинки уже не видно. Нужен экран со специальным покрытием, не рассеивающим поляризацию света. Мне повезло, что у отца оказался замечательный немецкий экран, купленный еще лет 20 назад — MW Top Vario.
Поверхность экрана серая, серебристая, похожая на матовую фольгу. Подробной информации по экрану найти не удалось, нашел только сайт фирмы MW, которая почему-то стала чешской, см. [4].
Для просмотра видеофильма картинка для одного глаза выводится на один рабочий стол компьютера, а для другого глаза – на другой рабочий стол. Показывают 3D видео несколько программ — Stereo Movie Player, sView, iZ3D Media Player Classic (см. [6]). Больше всего понравился плеер Кирилла Гаврилова sView.
1. Проекторы Acer C20, 2 шт. – 20 тыс. рублей
2. Системный блок (материнская плата ASUS со встроенной видеокартой на борту, с 6-ядерным процессором AMD) – 12 тыс. рублей.
3. Очки, которые я насобирал по кинотеатрам с помощью друзей и знакомых – 0 рублей.
Как самому снимать 3D-видео
Оказалось, что сделать самому объемный видеофильм тоже возможно. Нужно купить две видеокамеры, разнести их друг от друга на расстояние человеческих глаз (примерно 6.5 см), и запускать на запись одновременно. Были куплены две портативные камеры (выбирал тоже дешевые) GE DV1. Пишет в формате 1080р (типа FullHD), но матрица всего 5 мегапикселей, плюс еще они водонепроницаемые, поэтому можно брать в походы.
Для фиксации камер на расстоянии друг от друга 6.5 см была сделана струбцинка. Чтобы камеры запускались одновременно от одной кнопки, пришлось залезть внутрь и подпаяться проводками к схеме. Теперь запуск и останов записи видео работает от кнопок одной камеры.
Для редактирования видео в фомате 3D есть несколько программ, я использовал 3D movie maker и MAGIX Movie Edit Pro 17 HD (см. [7]).
Кинозал 3D
3D-технологии стремительно набирают популярность. В настоящее время практически каждый производитель телевизоров может предложить своим покупателям 3D-комплекты. 3D-эффект в домашнем кинотеатре становится не менее убедительным, чем в кинозале.
Что вам понадобится: 3D HDTV

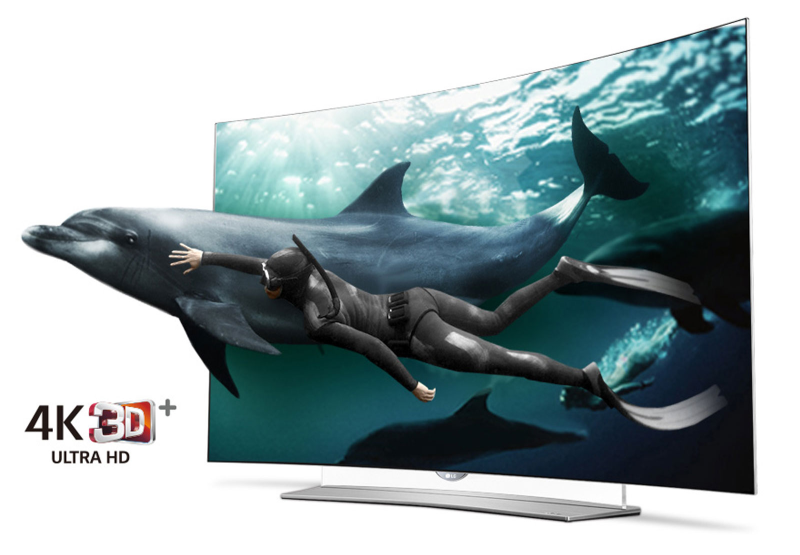

Первое, что необходимо для создания 3D-домашнего кинотеатра — 3D телевизор. Хотя 3D телевизоры внешне похожи на любой HD телевизор и могут воспроизводить 2D-материалы, 3D телевизоры способны декодировать и отображать несколько 3D форматов. Обычно 3D-комплекты оснащены отдельными меню настройки для 2D и 3D материалов, а также дополнительным 3D-управлением, позволяющим получить максимум от 3D-источника. Некоторые 3D телевизоры способны преобразовывать 2D источники в некое подобие 3D. Иногда такое преобразование бывает вполне эффективным, но не может заменить настоящий 3D-контент.
Возможно, вместо 3D телевизора вы захотите использовать 3D проектор. Принцип выбора здесь тот же самый, но стоит помнить что 3D картинка требует повышенной яркости. Так же стоит выбирать и экран для проектора, с повышенным коэффициентом яркости (больше единицы).

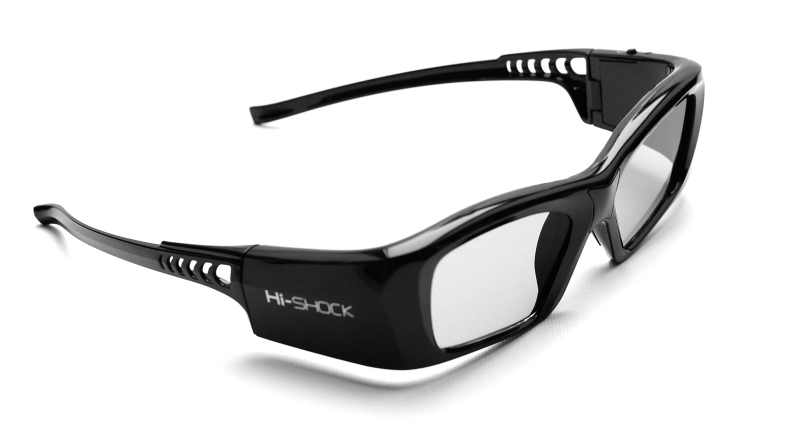

3D очки
Просмотр 3D-материалов как в кинотеатре, так и дома, по-прежнему невозможно без 3D-очков. Но новые 3D-платформы основываются не на цветных анаглифных очках, которые использовались в предыдущем поколении 3D. Очки, применяемые в домашнем кинотеатре, используют более сложную технологию активного затвора. То есть шторки в очках открываются и закрываются для каждого глаза синхронно с изображениями, которые чередуются для каждого глаза последовательно в очень быстром темпе. Таким образом, каждый глаз видит изображение, предназначенное именно для него. Некоторые комплекты уже включают в себе одну или две пары очков с затворами и встроенный ИК-излучатель, необходимый для включения очков в систему. Для других комплектов очки являются опцией.
3D-очки каждого производителя уникальны, и нет гарантии, что они будут совместимы с 3D комплектами других производителей. В настоящее время только один производитель позиционирует себя как создатель универсальных 3D-очков — компания XpanD. Однако 3D-очки вносят цветовые изменения в изображение, и комплект, настроенный под очки одного производителя, может некорректно работать с очками другого, даже с очками XpanD.
3D Источники

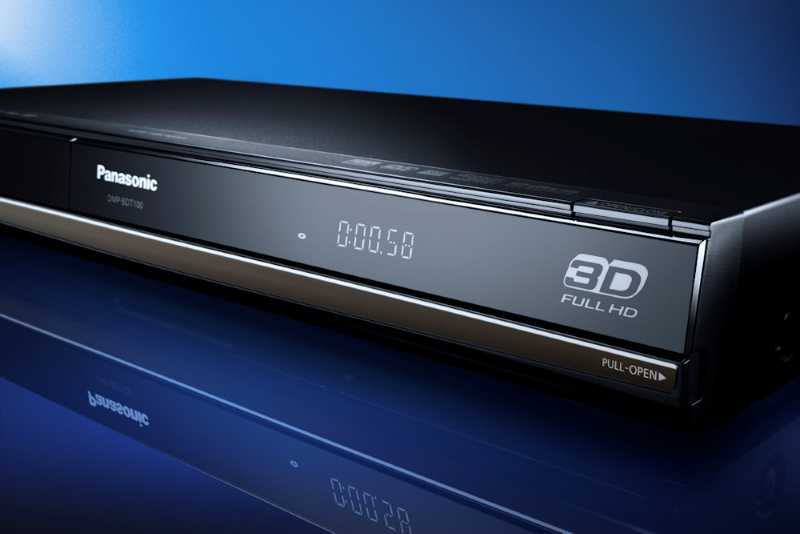

В настоящее время основным 3D форматом является Blu-ray. Он обеспечивает полное HD разрешение 1080p для каждого глаза. Но получить эффект 3D можно не от любого Blu-ray плеера, а только специально предназначенного для Blu-ray 3D. Такие плееры имеют обратную совместимость с другими оптическими дисками, такими как DVD и CD. Плееры также обладают всеми функциями, доступными на 2D плеерах. В настоящее время число Blu-ray 3D релизов ограничено и многие являются эксклюзивными для определенного производителя 3D телевизоров и Blu-ray плееров. Соответственно, некоторые фильмы можно будет смотреть только на оборудовании определенного производителя. Но есть надежда, что в скором времени Blu-ray 3D станут широко доступными для владельцев любых 3D комплектов. Хотя сейчас основной сферой для технологии 3D является просмотр фильмов, в скором времени и любители видеоигр смогут оценить новый опыт 3D-игр.
Blu-ray — не единственный источник 3D-изображения. В 2010 году появились первые 3D телевизионные каналы. Их немного в настоящее время, но тут возникает ситуация, подобная старой загадке про курицу и яйцо, и что возникло раньше: как только станет достаточно 3D-контента, увеличится спрос на 3D-комплекты; как только будет достаточное количество 3D-комплектов, расширится и ТВ-вещание в формате 3D. Подобная история была и с введением HD телевидения. Это сработало, хотя и заняло достаточно много времени.
Еще один момент — телевидение не обеспечивает полноценное HD-изображение. Так что на настоящий момент Blu-ray остается единственным источником, обеспечивающим полное 1080p изображение высокой четкости для каждого глаза.
3D цепочка воспроизведения
Но 3D система — это не только источник и дисплей. Необходимы провода, которые соединяют их, а также дополнительные устройства, устанавливаемые на пути между источником и телевизором, обычно это аудио-видео ресивер или процессор окружающего звучания. Распределение 3D-видео в домашних условиях может быть осуществлено только с помощью кабелей HDMI. Для нормальной передачи 3D-видео необходимы кабели, маркированные как «High Speed» (высокая скорость), что означает, что они обладают достаточной пропускной способностью для 3D-материала. Последняя версия HDMI — это HDMI 1.4. Хотя новая версия предлагает множество новых возможностей, она была разработана в основном для удовлетворения требований технологии 3D. Предыдущая версия HDMI 1.3 обладает той же пропускной способностью, что и HDMI 1.4, но новая версия способна переносить дополнительную информацию. Например, данные источника, которые сообщают 3D телевизору, что нужно переключиться в правильный 3D режим. HDMI 1.4a идентичен HDMI 1.4, кроме того, что он добавляет совместимость со стандартами 3D вещания.
Возможно ли 3D без очков?
Просмотр 3D без очков — священный Грааль 3D телевидения. К сожалению, вряд ли в скором времени удастся избавиться от них. Конечно, в этом направлении ведутся исследования, но предлагаемые решения приводят к серьезным ограничениям. Такие решения часто требуют, чтобы зритель держал голову в фиксированном положении или, возможно, одном из нескольких фиксированных положений, вне которых 3D изображение становится нечетким 2D изображением. Одна продемонстрированная концепция позволяет зрителю перемещаться по комнате, так как камера отслеживает положение зрителя и соответственно корректируется изображение. Но такая технология не подойдет для семейного просмотра.
Вероятно, первые 3D без очков появятся для персональных компьютеров, где один зритель сидит близко от монитора в фиксированном положении. Но в домашнем кинотеатре избавится от очков пока невозможно.
Будущее.
Будем откровенны, сегодня 3D индустрия идет на спад. Основная проблема в сложности использования и повышенным требованиям оборудования . В обычных ТВ многие компании практически прекратили или свели до минимума поддержку стандарта. Возможно, на 3D проекторах технология выглядит более выигрышно, но в целом, после начала продаж 4K и HDR, постепенно сдает позиции, интерес падает.
Но возможно будущее не так печально. Неизбежно появятся новые технологии, более продвинутые и 3D обретет новое дыхание.
Если вам потребуется любая помощь в выборе акустических систем, их покупке или установке, вы всегда можете обратиться к нам, по телефону 8-499-391-72-14, пишите на почту hifi@rusinstall.ru или на Whatsapp
Просмотр фильмов 3D на обычном телевизоре
Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Похожий контент
В данной теме представлен обзор солнцезащитных очков SPEKTRE с подробным описанием подарочного сувенира, который получен из магазина клуба по бонусной программе, с магазина компании «Лаборатория Касперского», с проекта «Универ Касперского 2020», за бета-тестирование и т. п.
____________________________________________________________________
Поставляемый комплект и назначение: Защита от вредных ультрафиолетовых лучей
Градиентные линзы
Пол: унисекс
Цвет: белый прозрачный
Прилагается защитный чехол и очечник* *наличие салфетки в комплекте не припоминается ____________________________________________________________________ Пожалуйста, не обсуждайте в этой теме другие сувениры. Очки поставляются в защитном чехле с фирменной надписью KASPERSKY MOTORSPORT by SPEKTRE sunglasses. Имеются лямки для затягивания защитного чехла от выпадения очечника. Очечник выполнен из высококачественной на ощупь кожи. Имеется фирменный лейбл компании KASPERSKY MOTORSPORT. Внутри очечника материал высокого качества, похожий на бархат. Фотографии защитного чехла и очечника: Очки выполнены из прочного прозрачного материала.На душках очков имеется надпись: KASPERSKY MOTORSPORT с одной стороны, и Made in Italy CE by SPEKTRE с другой. Фотографии защитного чехла, очечника и очков Очки были подарены компанией «Лаборатория Касперского». Плюсы: 1. Качество материала на очень высоком уровне. 2. Линзы градиентные, поэтому ваших глаз не будет никому видно 3. Линзы не поцарапались до сих пор 4. Фирменные лейблы как на очках, так и на прилагаемых аксессуарах. Так же, к плюсам можно отнести: 5. Вас могут сравнить с гонщиком Формула-1 Кимми Райкконен 6. Если получили вы фингал, то можно прийти на работу в очках и никто не заметит ваш «фонарь» Минусы: 1. дужки очков не очень широкие, поэтому на широкое лицо будет немного давить. 2. мягких подушечек для носа в данной модели нет, что не очень приятно Нейтрально: 1. Очки выглядят интересно и модно, правда кому-то может показаться больше старомодно, аля бабушкины. Но на вкус и цвет . поэтому, в целом, выглядят красиво. 2. Загорать в них на солнце лучше не нужно, загар будет неровный, но это неточно . но проверять желания нет ____________________________________________________________________ Каталог представленных очков на https://labshop.kaspersky.ru/ https://labshop.kaspersky.ru/shop/?model=48 https://labshop.kaspersky.ru/shop/?model=49
От PitBuLL
В наличии: Телевизор: 3D Samsung UE-46 ES8007U с диагональю 46″(116.8 см). И старый системник:
Блок питания: Corsair CMPSU-1000HXEU 1000W ATX Материнская плата: M/B ASUS P7P55D EVO (RTL) LGA1156 P55; Процессор: CPU Intel Core i7-860 2.8 ГГц или до 3.46 ГГц в режиме Turbo Boost, Ядер-4, Логических процессоров-8; Вентилятор: TITAN (TTC-NK34TZ/R/V3) Видеокарта: ZOTAC GeForce GTX 580 AMP! Edition; Оперативная память: 8Gb. Kingston DDR-III DIMM 2Gb (PC3-10600) CL9 — 4 планки; © OCZ Agility 3 120Gb; Жесткие диски: (D) 500Gb WD5000AAKX SATA 6Gb/s 7200rpm 16Mb (Blue); (E) 1Tb WDC WD10EFRX-68JCSN0 ; (F) 2Tb WDC WD20EZRX-00DCOBO; Накопитель: Pioner DVR-218LBK Корпус: Bigtower Cooler Master (sgc-6000-KXN1-GP) — Sniper Black; 64-разрядная OC: Windows 7 Домашняя расширенная SP1.
Подключаю телевизор к видеокарте системника по кабелю HDMI — HDMI (Belkin AV10023qp2M 2 метра, штуки за три покупал этот кабель) через переходник mini HDMI (так как на видеокарте выход Mini HDMI). Переходник mini HDMI->HDMI в комплекте видеокарты был. Так вот, изображение на телеке есть, но курсор мыши заметно отстаёт (тормозит) когда мышь по ковру водишь. Курсор с задержкой двигается. Это так и должно быть или есть способ исправить это? Хочу в FIFA поиграть попробовать на телеке, подключить Геймпад для Xbox 360. Но не знаю, будут ли игроки также с задержкой бегать? т.е. геймпад также будет с задержкой работать? Решил спросить сначала, а то не охота качать игру и ставить на старый комп. Изображение и звук не запаздывают. Например видео смотришь с компа или с ютуба, рутьюба — всё нормально. ОС лицензия, обновления установлены, драйвера, кодеки, софт — обновлены до крайних версий. Одно печалит — курсор мыши с задержкой двигается. Мышь рабочая (на компе и мониторе не тормозит) A4-Tech. И кабель в порядке, он обычно подключён к телевизору и домашнему кинотеатру, видео в Blu-ray и BDRemux и звук многоканальный передаются без задержек.
Всем доброго времени суток. При подключении компа к телевизору через кабель HDMI не видно окна с выбором загрузки системы и входа в БИОС. При переустановке ОС приходиться отключать кабель HDMI, что крайне неудобно делать — телевизор установлен почти вплотную к стене. Подскажите, можно ли программно устранить эту проблему?
От Sandynist
Сначала предыстория (для тех, кто пропустил первую часть моих мучений) — купили в организацию два телевизора, прикрепили их на стену на кронштейнах, подвёл к ним локальную сеть. Показывают превосходно . с Ютуба или с флешки.
Теперь о неприятностях и проблемах: выяснилось, что телевизор LG LED 47LB582V не умеет, к великому моему сожалению, воспроизводить фильмы с медиасервера по расписанию. С любого входа (антенна, спутниковая тарелка, видеовходы) может, а по SMART — нет ((
Поэтому пока приходится его включать с пульта ДУ, выбирать на медиасервере видеофайлы, и нажимать на «воспроизведение». Очень бы хотелось автоматизировать этот процесс, но не знаю как?
Вторая проблема, к счастью решаемая перекодировкой — телевизор не распознаёт некоторые кодеки, например, кодек DVCD. Лечится ли это обновлением ПО телевизора или забить эту мелкую неприятность и перекодировать в поддерживаемый формат?
От Sandynist
Прикупили себе в контору два телевизора LG LED 47LB582V, планируется их прицепить на кронштейн Holder LCDS 5025.
У кого есть опыт крепления таких телевизоров, поделитесь пожалуйста информацией — нужно ли для большей прочности просверлить стену насквозь и прикрутить кронштейн на длинные болты, или понадеяться на анкерные болты (авось не грохнется?).
Есть печальный опыт крепления телевизора когда я работал в прошлой конторе, в телекоме начали продвигать услуги IP TV (около 5-6 лет тому назад), прикрутили мы кронштейн на анкерные болты, а он чуть не упал через двое суток вместе с телевизором. Конечно тогда и телевизоры были тяжелее, но и этот весит почти 15 килограмм.
И ещё момент — в отзывах на сайте написано, что кронштейн может мешать доступу к разъёмам питания телевизора ( неожиданный момент, не учёл при планировании, кронштейны заказывали в одном магазине, а телевизоры в другом).
Как смотреть 3D фильмы дома?
Многие из нас ходили в кинотеатр на 3D фильмы. И после просмотра задумывались о том, что неплохо было бы смотреть и дома фильмы в 3D.
В этой статье мы рассмотрим как смотреть стереофильмы в домашних условиях.
В первую очередь, чтобы быть «в теме», ознакомьтесь кратко с форматами 3D изображений. Если хотите более подробно — то вот ссылки: про анаглифный, поляризационный и затворный методы просмотра.
В принципе, для формирования стерео изображения существует минимум десяток способов. Стереоизображение появилось почти одновременно со созданием кинематографа. Называться 3D — оно стало совсем недавно.
Рассмотрим самый бюджетную и доступную возможность просмотра 3D в домашних условиях.
Анаглифный метод просмотра 3D
Для просмотра нам понадобятся 3D очки (бумажные от 15 руб., пластиковые — от 300 руб.) + любой телевизор/монитор.
3D изображение получается путём цветовой фильтрации. В очках стоят светофильтры, поэтому каждый глаз видет свою отфильтрованную картинку.
Недостатками анаглифного метода просмотраявляются плохая цветопередача, «убивание» цвета, быстрая утомляемость глаз от разного цветовосприятия каждым глазом, пропускание светофильтрами очков изображения другого светофильтра (двоение картинки).
Примеры анаглифных очков:
Примеры анаглифного 3D изображения:
Анаглифные фильмы можно скачать по этой ссылке.
Далее рассмотрим другие форматы 3D фильмов для просмотра дома.
На нашем сайте выложено много фильмов в горизонтальной и вертикальной стереопаре. В этих форматах меньше недостатков по сравнению с анаглифом. Сейчас стереопары на пике популярности. И сдавать свои позиции Blu-Ray 3D не собираются.
Есть простая возможность смотреть стереопары дома — это с помощью Stereoscopic Player’а на компьютере или передавать сигнал на телевизор. При этом в настройках выставить формат изображения — Анаглиф. И смотреть фильм как обычный анаглиф.
Второй способ подороже — купить 3D телевизор и 3D плеер с поддержкой стереоизображения. Подключив USB-флешку или жесткий диск к телевизору/плееру с поддержкой 3D и выбрав в настройках формат 3D фильма. Также нужны будут специальные очки. В зависимости от телевизора — либо, поляризационные, либо затворные, либо другие менее популярные способы формирования объемного изображения. Из недостатков можно отметить небольшое затемнение картинки, большой размер файлов, могут возникнуть трудности с воспроизведением если видеофайлы закодированы неизвестными плееру кодеками, требуется более мощный процессор у компьютера, так как изображение видеофайла в 2 раза больше обычного.
Также можно смотреть Blu-Ray 3D фильмы с диска с поддерживаемого плеера. Если плеер не поддерживает формат Blu-Ray 3D, то фильм будет воспроизводится в 2D.
Также можно использовать проектор для увеличения экрана. Более подробно описано в статье 3D-кинотеатр дома.
Также есть еще способ просмотра 3D фильмов в так называемых «шлемах виртуальной реальности» или стерео-шлемах. Но в данном случае больше недостатков, чем удобств.
Есть еще несколько способов просмотра объемного видео дома, от скашивания глаз к носу до моргания глазами в такт кадрам. Рассматривать их не будем. Но они тоже создают эффект объемности картинки.
В настоящее время уже появляются телевизоры с возможностью просмотра стереоизображения без очков и даже озвучены цены на некоторые модели. Остается только ждать пока будет дешеветь оборудование
