Датчик температуры, (T811), 2м
Датчики температуры (T811) предназначены для измерения температуры воздуха в помещении без возможности попадания воды на корпус датчика. Датчики выполнены в виде платы, установленной в пластиковом корпусе с прорезями.
Датчики температуры подключаются к устройствам UniPing v3, NetPing 2/PWR-220. Информация о подключении датчиков температуры (T811) находится в документах «Руководство пользователя» на соответствующие устройства NetPing, к которым они подключаются. Информация о конфигурировании датчиков температуры (T811) находится в документах «Описание встроенного ПО» на соответствующие устройства NetPing, к которым они подключаются.

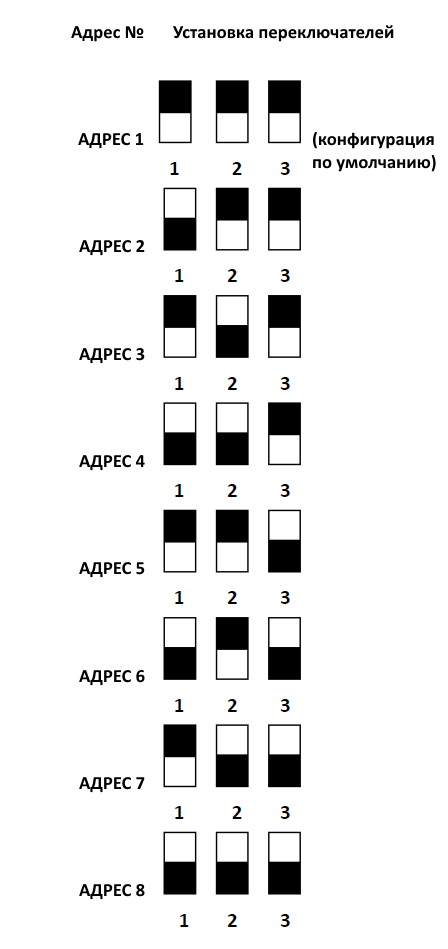

Все датчики температуры подключаются параллельно друг другу, на одни и те же контакты. На корпусе каждого термодатчика указана модель датчика. Перед использованием датчика температуры необходимо установить адрес термодатчика самостоятельно. Адрес датчика температуры устанавливается путем извлечения платы термодатчика из корпуса и установкой в определенное положение механических переключателей (джамперов) при помощи отвертки, входящей в комплект устройства NetPing, или вручную:
К одному устройству NetPing среди подключенных датчиков температуры не должно быть термодатчиков с одинаковыми адресами!
К одному устройству NetPing можно подключить до восьми датчиков температуры (T811) со шлейфами максимальной длины до 10 метров для каждого датчика в отдельности. Используется топология «звезда» с устройством в центре и «лучами» по 10 метров к датчикам температуры.
Шлейф датчика температуры представляет собой четыре провода, передающих в цифровом виде информацию о температуре. Неразрывно связанный с датчиком шлейф имеет длину 2 метра. При необходимости можно удлинить шлейф термодатчика при помощи включенных друг в друга удлинителей шлейфа датчика RC, 4 м.
Датчик выполнен на основе однокристального датчика температуры TCN75A.
Цветовая маркировка шлейфа датчика:
- Желтый — SC
- Зеленый — SD
- Красный — +5В
- Черный — GND
Датчик температуры WT, 1м
Термодатчики TS предназначены для измерения температуры воздуха в помещении без возможности попадания воды на корпус датчика. Выполнены в виде платы в термоусадочном кембрике.
Термодатчики WT предназначены для измерения температуры воздуха и воды. Могут быть установлены как внутри помещения так и на открытом воздухе. Выполнены в пластиковом неразборном герметичном корпусе.
Термодатчики подключаются к устройствам NetPing/UniPing. Информация о подключении термодатчиков находится в документе «Руководство пользователя» на устройство NetPing/UniPing, к которому они подключаются. Информация о конфигурировании датчика находится в документе «Описание встроенного ПО» на устройство NetPing/UniPing, к которому вы подключаете термодатчик.
Все термодатчики подключаются параллельно друг другу, на одни и те же контакты. На корпусе каждого термодатчика указан его адрес от 1 до 8. Термодатчики TS выпускаются с номерами от 1 до 4, термодатчики WT — от 5 до 8. Среди подключенных к одному устройству термодатчиков не должно быть термодатчиков с одинаковыми адресами!
К одному устройтсву NetPing/UniPing можно подключить до 8-ми термодатчиков (4 датчика TS + 4 датчика WT).
Шлейф термодатчика представляет собой 4 провода, передающих в цифровом виде информация о температуре. Неразрывно связанный с датчиком шлейф имеет длину 1 метр. При необходимости можно удлинить шлейф термодатчика до 9 метров при помощи двух включённых друг в друга удлинителей шлейфа датчика RC-4.
Датчик выполнен на основе однокристального датчика температуры TCN75 (Технические характеристики 21490C).
Спецификация
Физические параметры
| Размеры устройства | 25 x 25 x 15 |
|---|---|
| Длина шлейфа датчика | 1 м. |
| Вес | 19 г. |
| Диапазон температур | -55°C .. 125°C |
| Влагозащищённый корпус | Да |
| Комплект поставки | Датчик, пакет зип |
