Что значит 6+2-pin на блоке питания?
Это значит что 2 штекера (с 6 и 2 контактами) соединяются в один и получается один с 8 контактами. Он используется для питания видеокарт.
Остальные ответы
6 пин для питания видюхи, 2 пин — для этой же видюхи подсветка
RamsilaМыслитель (5608) 3 года назад
Сам придумал?
Leagen Мастер (2190) RAMsila, недавно подключал, если я и не прав, то они всё равно для питания видеокарты, возможно некоторые без 2pin не запускаются
RamsilaМыслитель (5608) 3 года назад
Да они для питания, но не для подсветки. В первом ответе все написано
Иван ФедоровПросветленный (21614) 3 года назад
лишние 2 пина всего лишь дополнительная «масса». При чем тут подсветка ?
А дополнительная «масса» нужна для увеличения пропускной способности по потребляемой мощности
этих 6pin 12V уже достаточно для нужной мощности. одна «масса» добавляется к остальным, а второй сигнальный. на контакт Sense1 должен поступить ноль, чтобы видеокарта узнала, что ей можно потребить до 150W,иначе она будет работать не на максимуме или не включится (возможны варианты). можно просто замкнуть эти два контакта на видеокарте (здраво оценив мощность бп и толщину проводов).
на старых видеокартах было 6 пинов, а на новых 6+2. Но новая видеокарта заведётся и от 6-ти пинового контакта
Блок питания ZALMAN ZM700-LXII 700 Вт, APFC, 20 + 4 pin, 4+4 pin CPU, 6 SATA, 6+2 pin x4 PCI-E
Блок питания ZALMAN ZM700-LXII 700 Вт, APFC, 20 + 4 pin, 4+4 pin CPU, 6 SATA, 6+2 pin x4 PCI-E
Блок питания Zalman ZM700-LXII [ZM700-LXII] — это производительное решение для игровых систем и рабочих станций. Номинальная мощность модели составляет 700 Вт, при этом мощность по линии 12 В достигает 696 Вт, что позволяет использовать различные комплектующие. Благодаря первоклассным компонентам обеспечивается высокая надежность и отказоустойчивость. Модель также имеет защиту от перегрузок, коротких замыканий и понижения напряжения. Для предотвращения перегрева при длительной работе используется вентилятор на 120 мм.
Блок питания Zalman ZM700-LXII [ZM700-LXII] выполнен в формате ATX, что вкупе с длинным кабелем основного питания и кабелем питания процессора обеспечивает универсальность, а также простую и удобную установку. Для центрального подключения используется разъем (20+4)-pin. Подача энергии на процессор производится при помощи 1 выхода (4+4)-pin, а на видеокарту — при помощи 4 выходов (6+2)-pin.
Артикул ZM700-LXII ШтрихКод 2008778135199 Производитель Zalman Цвет Черный Мощность 700 Вт Разъёмов SATA 6 Разьёмов Molex 3 Охлаждение 120 мм Форм-фактор ATX Разъемов PCI-E 6+2 pin x4 Разъемов 4-pin CPU 4pin + 4 pin Оплетка проводов есть Мощность по линии 12 В 696 Вт Основной разъем питания 20 + 4 pin
Популярные в разделе
Артикул VC-GT-93 Б/У Да Графический процессор GeForce GT 1030 Тип памяти GDDR5 Объем видеопамяти 2048 Mb
Розничная цена 190 руб.
Артикул CPU-AM2-18 ШтрихКод 2008778142395 Б/У Да Количество ядер 2 Количество потоков 2 Частота 2000 MHz
Наличие: много
Розничная цена 690 руб.
Артикул DDR2-4-05 ШтрихКод 2008778142401 Б/У Да Память для Компьютера Тип памяти DDR2 Объем памяти 4 ГБ Частота памяти 800 МГц
Наличие: мало
Розничная цена 1 490 руб.
Артикул MB-AM2P-21 ШтрихКод 2008778142418 Б/У Да Сокет AM2+ Чипсет NVIDIA nForce 520 LE Память DDR2 Число слотов 4 Форм-фактор ATX
что значит 6+2 х4
Я так понял для карты Intel Arc A750 нужно питание PCI-E нужно как миним 6+2х2. Подобрал в свой бюджет БП.
Видеокарты 9 месяцев назад
срочно помогите
на видеокарте доп питание 8+6 pin а на блоке питание видеокарты 6+2 x2, смогу ли я еë запитать
Блоки питания 11 месяцев назад
Можно ли подключить к видеокарте 6 pin доп питание 6+2 pin?
Я заказал новую видюху и бп к ней, но пока видюха едет мне нужен комп, а у моей старой видеокарты GTS 450 доп питание 6 пин и мне интересно можно ли подключить доп питание к ней если у бп 6+2 пин?
Видеокарты 1 год назад
6+8 pin питание на видеокарте
в характеристиках видюхи пишет 6+8 pin питание а на бп 6+2 pin x4 или типа вот это 2 умножать надо на 4 и получится 6+8?
Видеокарты 11 месяцев назад
Подключение к БП Palit GeForce RTX 3080 GameRock
Подскажите, пожалуйста, по подключению видеокарты Palit GeForce RTX 3080 GameRock. Для ее подключения требуется 3 по 8pin, у меня модульный блок питания exegate 850ppx, в нем 2 разъема pci по 8 pin, и 6 разъемов по 6 pin. Возникает вопрос, как подключить 3 разъем 8pin на видеокарте. Есть ли какие-то кабеля, например два по 6 pin в БП и 8 pin на карту? Можно ли так подключать и насколько это безопасно для карты? Заранее спасибо за комментарии.
Как работает переходник питания с PCIe 6+2 на 12VHPWR
Вопрос о возможности использования переходника с PCIe на 12VHPWR возник еще до появления нового разъема «в железе». С выходом видеокарт GTX4090 и первыми случаями оплавления разъемов на них острота вопроса только возросла, так как вину за случившееся нередко возлагали на некачественный переходник. Насколько такие обвинения оправданы и что зависит от переходника?
Power Limit и ATX 3.0
Power Limit — это лимит потребления электричества видеокартой.
При разгоне видеокарты возрастают потребляемые токи. С ростом токов растет и температура сильно нагруженных электронных компонентов. Греются также провода питания и разъемы. Чтобы избежать перегрева, производитель ограничивает максимальный ток питания.
Power Limit может зависеть не только от самой видеокарты, но и от возможностей блока питания. Если видеокарта потребляет в максимуме 450 Вт, а блок питания может выделить ей только 300, ничего хорошего не получится. Разумеется, подобной ситуации следует избегать.
Во-первых, мощности блока питания должно с запасом хватать для всех компонентов. Как посчитать нужную мощность БП, можно прочитать здесь. Учитывайте, что при разгоне потребление компонентов растет.

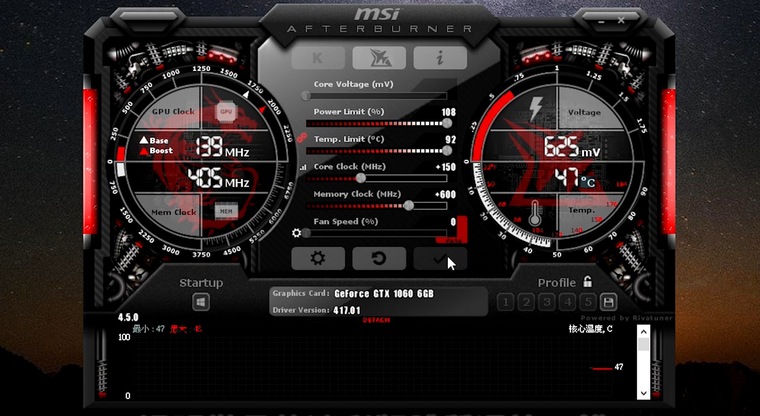

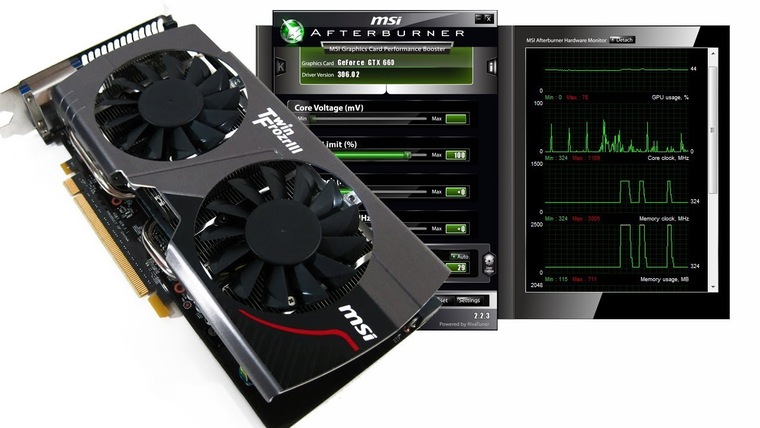

Во-вторых, Power Limit видеокарты можно снизить до нужных пределов с помощью специальных утилит (например, MSI Afterburner или GeForce Experience).

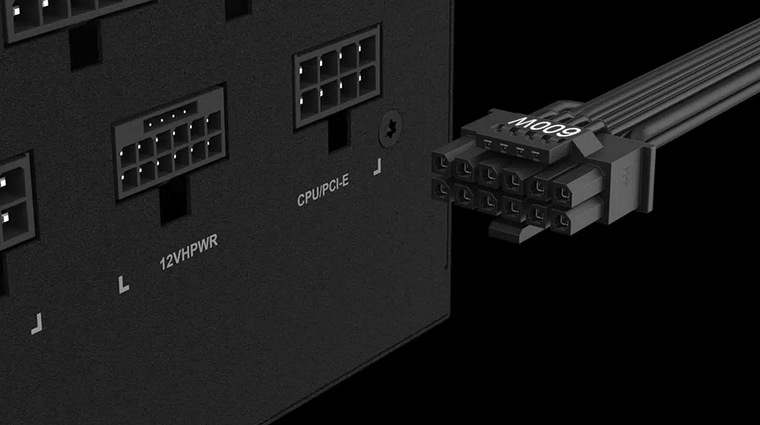

Но все равно опасность несоответствия мощности БП и видеокарты остается. Поэтому блоки питания нового стандарта ATX 3.0 способны сами сообщать видеокарте, какую мощность они ей могут дать.
В соответствии с полученными данными видеокарта выставляет свой Power Limit. Обмен информацией идет через дополнительные сигнальные клеммы разъема.

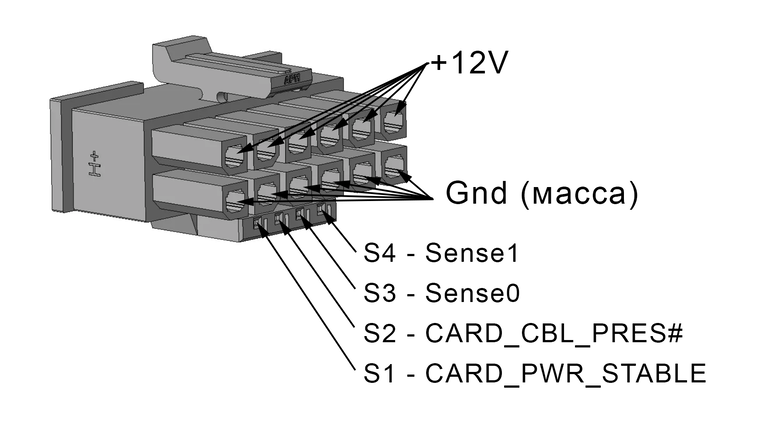

Всего сигнальных клемм четыре, каждая отвечает за передачу отдельного сигнала. Согласно спецификации intel, две из них опциональны. Сигнал CARD_CBL_PRES# просто сообщает о наличии потребителя на кабеле. CARD_PWR_STABLE позволяет передать в БП информацию о качестве электропитания. Но обычно эти контакты разъема просто не используются.
А вот два оставшихся контакта должны быть задействованы.

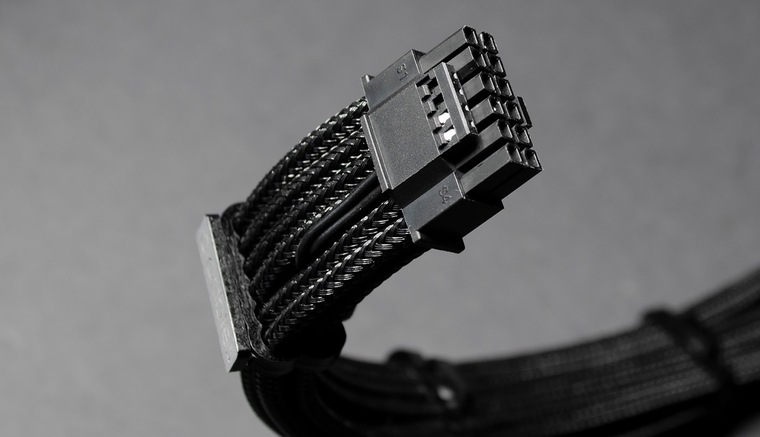

Power Limit и новый разъем 12VHPWR
За информацию, влияющую на лимит энергопотребления видеокарты, отвечают контакты Sense0 и Sense1. Каждый контакт может быть в двух состояниях — замкнут на землю (Gnd) или никуда не подключен (Open). Их сочетания кодируют четыре варианта максимальной мощности — от 150 Вт до 600.
| Sense0 | Sense1 | Лимит энергопотребления на этапе инициализации | Максимальный лимит энергопотребления |
| Gnd | Gnd | 375 Вт | 600 Вт |
| Open | Gnd | 225 Вт | 450 Вт |
| Gnd | Open | 150 Вт | 300 Вт |
| Open | Open | 100 Вт | 150 Вт |

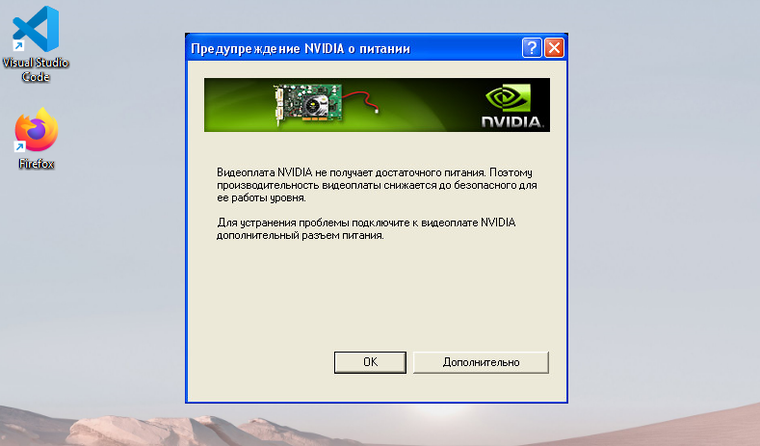

Информация идет от БП к видеокарте. То есть, блок питания сообщает карте, какую мощность он ей может выделить. Карта должна корректно отработать полученную информацию. Если выделенной мощности хватает ей для работы, она устанавливает свой Power Limit — от PL150 до PL600. Если же мощности не хватает, видеокарта либо просто не запустится, либо запустится в упрощенном режиме работы с ограничением функционала.
Реализация сигналов sense в переходниках PCIe на 12VHPWR
А как быть на старых блоках питания? 12VHPWR обеспечивает передачу мощности до 600 Вт, старые разъемы на такой ток не рассчитаны. Разъемы 6+2 PCIe дают максимум 150 Вт. Чтобы объединить мощность нескольких разъемов PCIe, используются переходники.

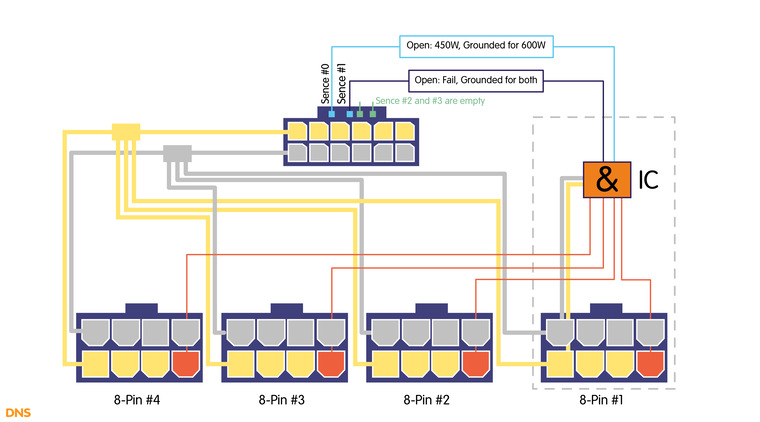

Четыре PCIe 6+2 в сумме как раз выдают 600 Вт. Но что, если стольких разъемов 6+2 на блоке питания нет, а карте не нужно 600 Вт и вполне достаточно, допустим, 450? В этом случае допустимо задействовать только три разъема PCIe. А чтобы сообщить карте, что ее Power Limit в данном случае равен 450, переходник должен быть не просто набором проводов. В ее состав должна входить простенькая микросхема-сумматор, собирающая сигналы sense со всех четырех разъемов PCIe. В них как раз есть один контакт, не использующийся для передачи электроэнергии, а просто сообщающий видеокарте, что в нее воткнут именно PCIe 6+2, а не PCIe 6.
Фирменные переходники, идущие в комплекте с видеокартой, должны быть устроены подобным образом. Их задача — не просто передать электричество с каждого разъема PCIe на часть разъема 12VHPWR. Они должны равномерно распределить ток с подключенных PCIe по всем клеммам 12VHPWR и при этом правильно выставить сигналы Sense0 и Sense1. Только в этом случае гарантируется безопасность сборки БП+видеокарта. Но все ли переходники такие? Нет.
Переходники без сигналов sense
Сторонними производителями выпускается множество переходников на разъем 12VHPWR самого разного вида. Большинство из них никакой логики не содержит, а контакты Sense0 и Sense1 просто замкнуты на землю, сообщая видеокарте, что с разъема 12VHPWR можно смело брать все 600 Вт. У многих из них даже равномерного распределения электроэнергии по разъему не предусмотрено. Просто силовые контакты с PCIe напрямую соединены с силовыми контактами 12VHPWR.
Что будет, если в такой переходник установить только один разъем PCIe 6+2? Ничего хорошего. Согласно исследованию автора канала «Майнер в носках», в видеокартах 4000 серии все линии питания с разъема просто объединены.
Видеокарта сама не может определить, по скольки контактам к ней идет питание. И она решит, что ей дали Power Limit в 600 Вт и попытается взять всю эту мощность с двух пар контактов. Ну, а дальше — кто первым сдастся. Если защита блока питания не сработает, то какой-то из контактов цепи начнет перегреваться. Скорее всего, самый нагруженный, на разъеме 12VHPWR видеокарты.
Так что переходник действительно может стать причиной оплавления разъема. Но, разумеется, валить все только на переходник нельзя. Причины могут быть и другие.
Вывод
Старые блоки питания АТХ 2 можно использовать для запитывания новых видеокарт с разъемом 12VHPWR. Разумеется, если блоку питания хватает мощности. Но при использовании переходника следует быть осторожным. Рекомендуется использовать комплектный переходник от производителя видеокарты. Если его нет, можно использовать качественные переходники сторонних производителей. Но при этом должны быть подключены все разъемы. Даже если карте не нужно 600 Вт.
