Регулировка сетки и шаговой привязки
Для повышения скорости и эффективности построения объектов можно включить прямоугольную сетку на экране и привязку к сетке. Шаг и ориентацию сетки можно изменять.
Сетка представляет собой прямоугольную комбинацию линий или точек, которая покрывает всю плоскость XY пользовательской системы координат (ПСК). Сетка заменяет листок бумаги, расчерченный в клетку, который подкладывают под чертеж для облегчения построений. Она помогает выравнивать объекты и оценивать расстояние между ними. На печать сетка не выводится.
Шаговая привязка позволяет ограничить передвижение перекрестья только узлами воображаемой решетки. Когда привязка включена, курсор приклеивается, или «привязывается» к невидимой прямоугольной сетке при создании или изменении объектов.
Режимы сетки и привязки не зависят один от другого, но часто включаются одновременно.
Прим.: Термины шаговая привязка и привязка взаимозаменяемы. Термин шаговая привязка удобно использовать с целью дифференциации от объектной привязки, которая представляет собой совсем другую функцию.
Управление стилем экранного представления и площадью сетки
Можно изменить стиль отображения сетки с помощью нескольких параметров на вкладке «Шаг и сетка» диалогового окна «Режимы рисования». Например, сетка по умолчанию отображается в виде прямоугольной комбинации линий, но вместо это можно использовать стиль пунктирной сетки, как в предыдущих версиях, если для визуального стиля установлено значение «2D каркас».
Другой параметр отображения управляет областью, которую покрывает сетка. Можно ограничить пределы сетки до прямоугольной области, чтобы она не занимала всю плоскость XY систем ПСК. Этот параметр удобно использовать, если требуется поработать с определенной частью области рисования.
Управление частотой больших линий сетки
Если сетка отображается не в виде точек, а в виде линий, то затемненные линии, именуемые главными линиями сетки, отображаются с определенными интервалами. Главные линии сетки особенно полезны для быстрого вычисления расстояний, измеряемых в десятичных единицах, футах или дюймах. Частоту расположения главных линий сетки можно задать в диалоговом окне «Режимы рисования».
Для отключения отображения главных линий сетки следует установить частоту главных линий сетки равной 1.
Прим.: Если сетка представлена в виде линий и для угла привязки установлено значение, отличное от нуля, сетка не отображается.
Динамическое изменение сетки при зумировании
Если видимые размеры чертежа уменьшаются или увеличиваются путем зумирования, то шаг сетки автоматически корректируется для согласования с новым масштабом изображения. Эта функция называется адаптивным отображением сетки.
Например, при увеличении видимого размера чертежа плотность расположения отображаемых линий сетки автоматически уменьшается. Напротив, если видимый размер чертежа уменьшается, дополнительные линии сетки отображаются в той же пропорции, что и главные линии сетки.
Изменение шага сетки и привязки
В процессе работы режимы «Сетка» и «Привязка» можно включать/отключать, а также изменять шаг привязки и сетки. Шаг привязки и шаг сетки могут не совпадать. Например, сетка, используемая исключительно для наглядности, может иметь достаточно большой шаг. При этом шаг привязки может быть более мелким, чтобы пользователь имел возможность указывать точки с большей точностью.
Изменение базы и угла привязки и сетки
Если требуется создание чертежа с определенным выравниванием или под определенным углом, можно изменить угол привязки и сетки путем поворота пользовательской системы координат (ПСК). При этом вид перекрестья и ориентация сетки также изменятся. Приведенный ниже пример иллюстрирует поворот ПСК на 30 градусов для согласования с углом анкерного кронштейна.
Точки привязки и сетки всегда выравниваются относительно исходной точки ПСК. Если необходимо сдвинуть исходную точку сетки и шага сетки, следует переместить ПСК.
Задачи, связанные с данной
- Отображение сетки и задание ее шага
- Включение режима шаговой привязки и задание шага
- Изменение частоты главных линий сетки
- Сдвиг сетки и исходной точки привязки
- Для поворота угла сетки и привязки
- Установка лимитов отображения сетки
Редактирование сплайнов
Существует несколько способов редактирования сплайнов и изменения их нижележащих математических параметров.
Можно редактировать сплайны с помощью многофункциональных ручек, команды РЕДСПЛАЙН и палитры свойств. Кроме выполнения этих операций, сплайны можно обрезать, удлинять и сопрягать.
Редактирование сплайнов с помощью многофункциональных ручек
Многофункциональные ручки содержат опции, в число которых входят добавление управляющих вершин и изменение направления касательной сплайна в ее конечных точках. Отображение меню параметров при наведении курсора на ручку.
Параметры редактирования с помощью многофункциональных ручек различаются в зависимости от того, задано ли отображение сплайном управляющих вершин или определяющих точек. На сплайне слева отображаются управляющие вершины, а справа — определяющие точки.
Для переключения между отображением управляющих вершин и определяющих точек выберите треугольную ручку.
Важное замечание: При переключении отображения управляющих вершин и определяющих точек выбранный сплайн автоматически становится сплайном 3-й степени. В результате форма сплайнов, созданных с использованием уравнений более высокой степени, скорее всего, изменится.
Вообще редактирование сплайна с управляющими вершинами обеспечивает более точное управление формой небольшого участка кривой, чем редактирование сплайна с определяющими точками.
Можно вставить дополнительные управляющие вершины на участке сплайна для получения большего контроля в данном разделе за счет создания более сложной формы сплайна. Параметр «Исправление» позволяет добавить узел на сплайн, что приводит к замене выбранной управляющей вершины двумя управляющими вершинами.
Редактирование сплайнов с помощью РЕДСПЛАЙН
Команда РЕДСПЛАЙН обеспечивает дополнительные параметры редактирования, такие как добавление излома на сплайн и соединение сплайна с другим смежным объектом, например отрезком, дугой или другим сплайном. Как показано на рисунке, объекты присоединяются к сплайнам с непрерывностью С0.
Редактирование сплайнов с помощью 3DEDITBAR
(отсутствует в AutoCAD LT)
3DEDITBAR отображает гизмо, которая может пропорционально переместить часть сплайна или изменить направление и величину тангенса в заданной базовой точке на сплайне. Для отображения меню параметров управления щелкните гизмо правой кнопкой мыши.
Параметр гизмо на рисунке установлен по умолчанию, а именно «Перенести положение точки». Квадратная ручка расположена в указанной базовой точке сплайна и используется для растягивания части сплайна.
Ручки стрелок красной и зеленой осей ограничивают перемещение квадратной ручки в соответствующих направлениях.
Совет: На рисунке не видна ручка стрелки синей оси, которая направлена к пользователю. Эту ось видно на других видах, таких как изометрический вид 3D, и ее можно использовать для изменения формы сплайна в 3D.
Щелкните направленную вниз треугольную ручку, чтобы переключиться на опцию «Изменить направление касательной», как показано на рисунке ниже. Несмотря на то что оси гизмо меняют свое местоположение, базовая точка остается неизменной. С помощью этой опции перемещение квадратной ручки приводит к изменению наклона тангенса в базовой точке.
Ручка стрелки тангенса изменяет величину тангенса в базовой точке, создавая либо большее, либо меньшее значение кривизны в базовой точке. На рисунке величина тангенса уже увеличена.
Редактирование сплайнов с помощью палитры
Палитра свойств предоставляет доступ к нескольким параметрам и опциям сплайнов, в том числе градусам сплайна, весу каждой опорной точки, методу узловой параметризации, используемому в сочетании с определяющими точками, и указывающим на то, замкнут ли сплайн.
Обрезка, удлинение и сопряжение сплайнов
Обрезка сплайна укорачивает его без изменения формы той части, которая остается неизменной. Удлинение сплайна удлиняет его путем добавления линейного участка, который является касательной к концу сплайна (непрерывность C1). Если форма сплайна позднее будет изменена, касание линейного участка не сохраняется.
Обрезка сплайна укорачивает его без изменения формы той части, которая остается неизменной.
Сопряжение сплайнов приводит к построению дуги, касательной к сплайну и другим выбранным объектам. Сплайн можно удлинять с помощью линейной части для завершения операции сопряжения.
Проектирование в автокад
Сетка представляет собой прямоугольную комбинацию линий или точек, которая покрывает всю плоскость XY пользовательской системы координат (ПСК). Сетка заменяет листок бумаги, расчерченный в клетку, который подкладывают под чертеж для облегчения построений. Она помогает выравнивать объекты и оценивать расстояние между ними. На печать сетка не выводится.

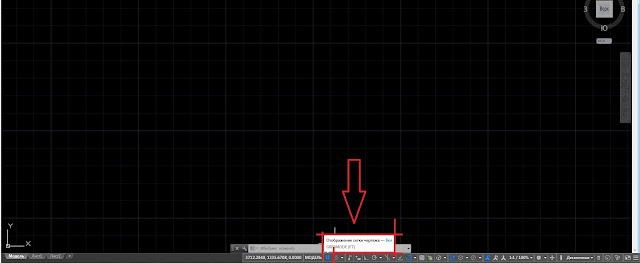

Для отображения либо скрытия сетки необходимо отключить её в строке состояния, либо нажать клавишу «F7»
 |
| Рисунок 1. Отображение/скрытие сетки в автокад |
Теперь Вы знаете как убрать сетку в автокаде
5 комментариев:
Спасибо большое Ответить Удалить
у меня была сетка точками не мог исправить, помогло убрать галочку с 2d пространство модели в настройке «параметры привязки» Ответить Удалить
спасибо огромное
Удалить
Проектирование В Автокад: Как Убрать Сетку В Автокаде >>>>> Download Now
Проектирование В Автокад: Как Убрать Сетку В Автокаде >>>>> Download LINK
Проектирование В Автокад: Как Убрать Сетку В Автокаде >>>>> Download Full
Как изменить размер в Автокаде
Как сделать размеры в Автокаде? В предыдущей статье мы рассмотрели, как задать размер в Автокаде. Теперь самое время поговорить о том, как настраивать размеры, чтобы их внешний вид соответствовал необходимым требованиям к чертежу.
Речь идет не только о размере текста, но и о его ориентации и местоположении, точности числовых значений (т.е. количестве знаков после запятой), внешнем виде стрелок (засечки, точки и т.п.), настройке выносных/размерных линий (цвет, тип, вес и т.п.).
Как настроить размеры в Автокаде?
За внешнее отображение размеров на чертеже отвечает Размерный стиль. Достаточно один раз выполнить его настройку, сохранить чертеж как шаблон и в дальнейшем применять его в работе.
В AutoCAD изменить размер можно в Диспетчере размерных стилей. Есть несколько способов, чтобы вызвать данное диалогового окно:
- на вкладке «Главная» — на панели «Аннотации» раскрыть ниспадающий список и нажать на небольшую иконку с изображением размера, как показано на рис. 1.
- на вкладке «Аннотации» на панели «Размеры» нажать на небольшую стрелку в правом нижнем углу панели, как показано на рис. 2.
- прописать в командной строке «_dimstyle».
Откроется диалоговое окно «Диспетчер размерных стилей» (см. рис. 3), в котором можно редактировать или создавать новые стили.
Настройки сгруппированы и объединены на соответствующих вкладках «Линии», «Символы и стрелки», «Текст» и т.д.
СОВЕТ: Чтобы быстро изучить все настройки, которые есть в Диспетчере размерных стилей, достаточно последовательно пройтись по всем пунктам, изменяя тот или иной параметр. Изменения будут отображаться на примере, который вам наглядно покажет, что за что отвечает.
Настройка размеров в Автокаде. Пример
Описывать каждый параметр – нецелесообразно. Разумно создавать новые стили и задавать им названия, которые будут их характеризовать.
Сначала нужно вызвать «Диспетчер размерных стилей». Задать имя нового стиля «ГОСТ_3.5К» на основе «ISO-25»:
1. Вкладка «Линии»:
Цвет и тип линий → По слою.
Вес линии → 0.18 мм.
Шаг в базовых размерах → 10 мм.
Цвет, тип выносной линии 1 и 2 → «По слою».
Отступ от объекта → 0 мм.
2. Вкладка «Символы и стрелки»:
Стрелки → Первая, Вторая → Наклон.
Стрелки → Выноска → Закрашенная замкнутая.
Цвет и тип линий → По слою.
Размер стрелки → 3.
Маркер центра → Линия (значение 2.5).
Символ длины дуги → «Над текстовым размером».
Все остальные параметры – по умолчанию.
3. Вкладка «Текст»:
Текстовый стиль → Выбрать ранее созданный или создать новый (читайте подробнее про настройку текста). Вот небольшой пример: для создания нового стиля перейти в редактор стилей текста, создать новый на основе «ГОСТ_3.5К» → задать имя «Размерный_3.5» → Имя шрифта «Simplex.shx». Шрифт с расширение *.shx может использовать значение веса линии. Применить → Закрыть → Выбрать вновь созданный стиль.
Цвет текста → По слою.
Цвет заливки → Без заливки (значение «нет»).
Все остальные параметры – по умолчанию.
4. Вкладка «Основные единицы»:
Точность → 0 (все остальные параметры оставить по умолчанию).
5. Все остальные вкладки – по умолчанию.
После всех настроек размеры на чертеже могут выглядеть следующим образом (рис. 4).
Размерный стиль со знаком «диаметр».
Рассмотрим еще один пример, как в AutoCAD изменить размер. Чтобы поставить размер со знаком диаметра ∅, нужно перейти на вкладку «Аннотации» → Панель «Размеры» → «Диспетчер размерных стилей» → Новый… → на основе «ГОСТ_3.5К» → Имя «ГОСТ_3.5К_диаметр». На вкладке «Основные единицы» установить значение префикса → %%с (значение спецсимвола на латинице). Читать подробнее про знак диаметра в Автокаде.
Теперь вы знаете, как редактировать размеры в Автокаде и настраивать размерный стиль под соответствующие требования к чертежу. Если данной информации недостаточно, то советую ознакомиться с видеокурсом «Оформление проектов AutoCAD по ГОСТ» , где я детально разбираю эту тему и рассказываю, как пользоваться аннотативными размерами.
