Перепрограммирование микросхем серии 93CXX программатором CH341A без выпайки микросхемы
как я писал в посте о замене приборной панели на комлектацию Sport (www.drive2.ru/l/580744725556888198/), у меня была необходимость считать содержимое микросхемы EEPROM 93C66 со старой приборной панели и записать ее в новую приборную панель. Для этого я приобрел на Алиэкспресс вот такой программатор с клещами-прищепкой:
У этого программатора была заявлена поддержка микросхем серии 93CXX, однако, как я не пытался прочитать микросхему, подключая клещи к разным разъемам программатора и пытаясь определить правильное расположение пинов, результата не было. Либо программа выдавала ошибку, либо считывала какие-то случайные данные, которые менялись от раза к разу.
Почитав еще, что пишут в Интернете, я понял, что на данном программаторе отсутствует разъем именно для этого типа микросхем, но все равно микросхему можно подлючить через соединительный кабель, который можно сделать самому.
Я нашел ссылку на ролик на YouTube, где некий уважаемый господин из Франции опубликовал схему соединительного кабеля для программирования микросхем 93CXX с помощью программатора CH341A. Привожу здесь ссылку на ролик, чтобы отметить заслуги автора: youtu.be/VXQlhxOhwb0
Но смотреть в этом ролике особо нечего, главное, это схема, которую я перерисовал для наглядности. Вот она:
Технически кабель подключается к боковому разъему программатора, который показан здесь (обведен красным):
Вариантов, как сделать кабель, много — например, можно разрезать кабель от прищепки и припаять проводки непосредственно на программатор, или использовать разъемы, как я и сделал:
После чего, прицепившись клещами к микросхеме (пин 1 находится слева внизу, к нему должен быть подключен красный провод прищепки), с помощью замечательной программы SiberiaProg-CH341A 1.40 (спасибо автору с сибирского форума по ремонту телерадиоаппаратуры за нее) удалось считать содержимое микросхемы и записать в новую приборную панель.
Сама микросхема выглядит так:
Настройки программы надо установить, как показано ниже:
Программу SiberiaProg-CH341A можно скачать с сибирского форума по ремонту телерадиоаппаратуры:
Вопросы пишите в комментариях. Удачного программирования, но на всякий случай хочу предупредить, что положительный результат не гарантируется и все, что вы делаете, на ваш страх и риск.
Как подключить прищепку к программатору ch341a
Категория: Инструкции Опубликовано: 12 сентября 2020
Если вы по каким либо причинам испортили прошивку BIOS, или произошёл сбой во время прошивки BIOS материнской платы, то оживить её поможет только программатор. В данной инструкции мы рассмотрим как правильно собрать и подключить программатор CH341A с прищепкой, чтобы прошить микросхему BIOS материнской платы не выпаивая её, а подключившись к ней прищепкой.
Данная инструкция подходит к любой материнской плате, будь то Китайская или брендовая (Asus, MSI, Gigabyte и т.д.)
Первое что нужно сделать это соединить правильно программатор с прищепкой:
Подключите коннектор от провода прищепки так, чтобы красный провод был соединён с контактом №1 специальной переходной панельки
Вставьте переходную панельку в программатор и зафиксируйте её небольшим рычагом опустив его вниз (пример для микросхемы 25-й серии)
Теперь подключите прищепку программатора к микросхеме BIOS так, чтобы красный провод был на первой ножке микросхемы, как правило она обозначена точкой
Для удачной прошивки и во избежание повреждения компонентов платы, следует вытащить CPU, RAM и батарейку, а также подключите питание 24-pin и 8-pin, соблюдение таких условий практически гарантирует удачную прошивку.
Следует отметить, что всё зависит от особенностей платы, так например есть платы которые прошиваются без подключения питания, а иногда плата не прошивается без батарейки, нужно пробовать.
После того как всё правильно подключили к микросхеме BIOS, можно подключать программатор к USB компьютера (желательно к USB 3.0, так скорость прошивки будет быстрее) и приступать к прошивки. Не рекомендуется использовать USB удлинители.
Прошивка BIOS программой AsProgrammer:
Скачайте и распакуйте архив с программой AsProgrammer, установите оба драйвера из папки «CH341-Drivers», после этого программатор должен корректно определиться в диспетчере устройств
Запустите программу AsProgrammer и во вкладке «Программатор» выберите «CH341a»
Во вкладке «Микросхема», выберите нужную согласно маркировке вашего BIOS, или воспользуйтесь «Поиск» в той же вкладке и начните вводить маркировку пока не найдёте свою
Теперь нужно сначала «Прочитать» микросхему (кнопка с зелёной стрелкой вправо) и на всякий случай «Сохранить» родной дамп BIOS (кнопка с изображением дискеты)
Далее нажимаем кнопку загрузки прошивки в редактор (кнопка с изображением папки), выбираем необходимый файл (любого расширения, программатору неважно какое расширение файла *.rom, *.bin, или вообще без расширения)
После того как мы загрузили нужную прошивку в редактор, нажимаем кнопку прошивки «Снять защиту -> стереть -> записать -> проверить», после чего скрипт программы сам всё сделает, останется всего лишь дождаться окончания работы
Стирание микросхемы длится около 30сек, за это время может показаться что всё зависло, но это не так. Когда начнётся запись, появится зелёная полоса процесса. По завершению процесса вы увидите надпись что всё прошло успешно, если нет — то сообщение об ошибке.
P.S. Из-за особенностей некоторых материнских плат, не все микросхемы удается прошивать не выпаивая из материнской платы. В некоторых случаях без выпаивания не обойтись.
Если вы уверены, что все подключили правильно и все контакты имеются, а микросхема не поддается прошивке, попробуйте выпаять микросхему, возможно ее прошивке мешают другие элементы материнской платы.
Инструкция по использованию CH341A EEPROM/SPI: рабочие драйвер и программа для программатора
Сотрудники различных сервисных центров, а также многие потребители оргтехники, часто используют программатор CH341A EEPROM/SPI для перепрошивки чипа картриджа и микросхем прочих изделий. Тем не менее, даже у опытных пользователей нередко возникают трудности с поиском и установкой специального ПО и драйвера для CH341A. К тому же некоторые новички часто испытывают первоначальные трудности в эксплуатации данного программатора. В связи с этим, мы решили предоставить небольшую инструкцию по прошивке чипа картриджа для принтера Samsung SCX-4200. Кроме того, здесь Вы сможете скачать необходимое программное обеспечение, а также драйвер CH341A для Windows 10.
Краткий обзор программатора CH341A
Программатор CH341A EEPROM/SPI – это специальное изделие, основная функция которого заключается в перепрограммировании микросхем различной компьютерной, периферийной, цифровой, аудио и видео техники. Имеет два различных режима использования: программирования и серийного порта (USB-SERIAL TTL). Применять программатор не сложно, но требуется хоть немного разбираться в данной сфере деятельности. Стоит это устройство очень дешево. Купить CH341A можно за 120-300 рублей. Цена зависит от комплектации. Рекомендуем приобретать набор, в который входит специальная контактная прищепка.
Чтобы прошить чип картриджа (как пример), его необходимо подсоединить к контактной площадке программатора (поддерживается большинство микросхем 24 и 25 серии), а само устройство подключить к USB-порту персонального компьютера. Совместим CH341A с любой операционной системой Windows. Однако на последних версиях ОС Windows (8, 8.1 и 10) регулярно возникают проблемы с установкой совместимого ПО и драйвера для программатора CH341A.
Установка ПО и драйвера CH341A
После того, как выполните подключение программатора к компьютеру, последний, определит CH341A, как неизвестное устройство. Поэтому без драйверов он работать не будет. Естественно, можно попробовать установить/обновить драйвера CH341A через диспетчер устройств компьютера. Но, как правило, это действие не приносит положительного результата. В связи с этим, самый оптимальный вариант – это скачать драйвер программатора CH341A. Но для разных режимов использования необходимо скачивать определенную версию драйвера:
Как только скачаете архив драйвера CH341A, разархивируйте его в любую удобную папку. Теперь необходимо запустить файл setup.exe (лучше от лица администратора). В открывшемся окне нажмите на кнопку «Install» и дождитесь установки драйвера. После успешной инсталляции ПО нажмите кнопку «Ок». В случае возникновения ошибки, пробуйте установить еще раз, только предварительно отключите на ПК проверку цифровой подписи драйверов (особенно актуально для операционной системы Windows 8, 8.1 и 10). Сделать это можно следующим образом:
- запустите компьютер в безопасном режиме (для Windows 10 зажмите «Shift», откройте «Пуск» -> «Выключение» -> «Перезагрузка»);
- дождитесь перезагрузки ПК и в появившемся окне выберите «Поиск/устранение неисправностей»;
- откройте «Параметры загрузки» и нажмите «Перезагрузить».
Вам предложит несколько вариантов загрузки операционной системы Виндовс 10. Нужно нажать ту кнопку, которой соответствует параметр отключения обязательной проверки подписи драйверов (обычно, это F7). Дождитесь загрузки системы и еще раз попытайте установить драйвер программатора для прошивки чипов. Если проблему так и не удалось побороть, то можно еще раз попытаться установить драйвер устройства, но на чистую ОС компьютера. Иными словами, предварительно переустановить операционную систему ПК (можно сменить на более старую версию Windows 7 или XP).
Кроме того, для полноценной работы программатора, нужно дополнительно установить специальную программу для чтения и записи данных прошивки микросхем. Лучше всего подойдет оригинальное ПО CH341A Programmer. Так как официальный сайт на иностранном языке, предоставляем прямые ссылки на скачивание данной программы разных версий:
ПО не нуждается в установке, достаточно разархивировать архив и выполнить запуск экзешного файла. В качестве альтернативы можно скачать программу NeoProgrammer 2.1.0.19.
Пример прошивки чипа картриджа Samsung SCX-4200 программатором CH341A
Во многих случаях для прошивки микросхем требуется не только работать с программатором, но и с паяльником (выпаивать схемы, делать различные распайки и т.д.). В случае прошивки Samsung SCX-4200, потребуется припаять проводки к контактам чипа картриджа (либо подсоединить при помощи специальных прищепок). Другой конец проводков подсоединяется к контактной площадке программатора по схеме:
Теперь подключаем программатор к ПК и запускаем программу CH341A Programmer. В левой части окна ПО обязательно стоит указать тип, производителя и наименование чипа. Далее нажмите кнопку «Читать» на верхней панели программы.
После считывания данных чипа картриджа SCX-D4200A, в основной части программы появится несколько рядов парных символов. Их нужно слегка отредактировать:
- 3 ряд 00000020 – первая пара чисел соответствует ресурсу картриджа. В данном случае необходимо установить значение «03», так как ресурс картриджа составляет 3000 страниц (больше ставить не рекомендуется, так как принтер может выдать ошибку чтения картриджа).
- 4 ряд 00000030 – последние 5 числовых пар соответствуют серийному номеру чипа картриджа (CRUM). Нужно сменить одну любую цифру.
- 5-8 ряд 00000040-00000070 – группа различных парных значений. Для прошивки следует все символы перевести к формату «00».
Как только все отредактируете, нажмите на «Записать Чип», а также на кнопку «Проверка», чтобы убедится в правильности прошивки чипа картриджа Samsung SCX-D4200A. Если все хорошо, то прикрепите чип к расходнику и установите изделие в печатающий аппарат.

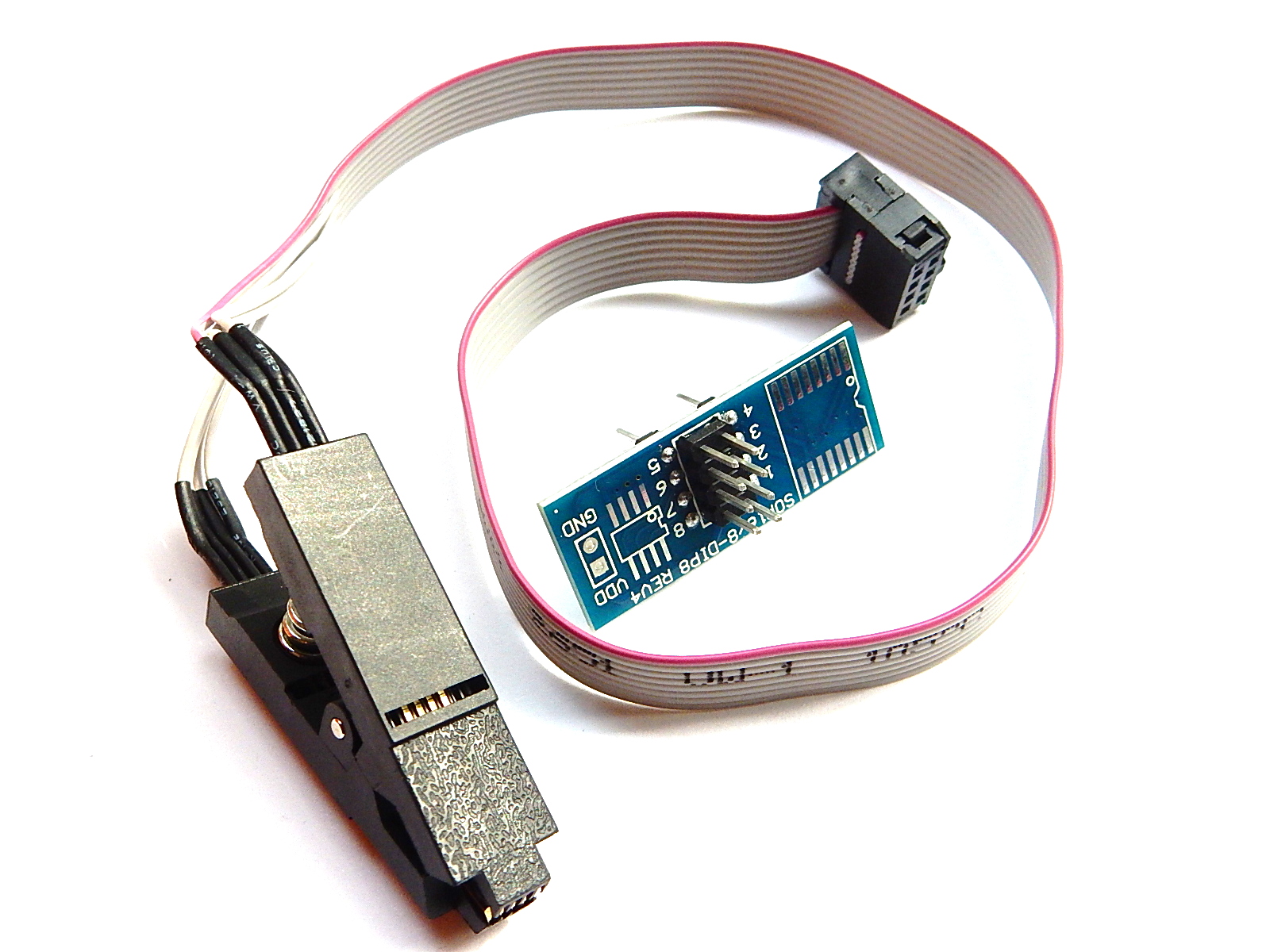

Прищепка — переходник для программатора CH341A Pro. Для подключения микросхем в корпусе SOP8 без выпаивания
Прищепка — переходник для программатора CH341A Pro. Для подключения микросхем в корпусе SOP8 без выпаивания.
Позволяет подключится к микросхемам в корпусе SOP8 непосредственно на плате без выпаивания.
В комплекте:
- прищепка с шлейфом;
- переходник для подключения к программатору;
- плата для подключения/припаивания микросхем в корпусе SOP8 8pin и 16 pin.
Как использовать см. здесь.
