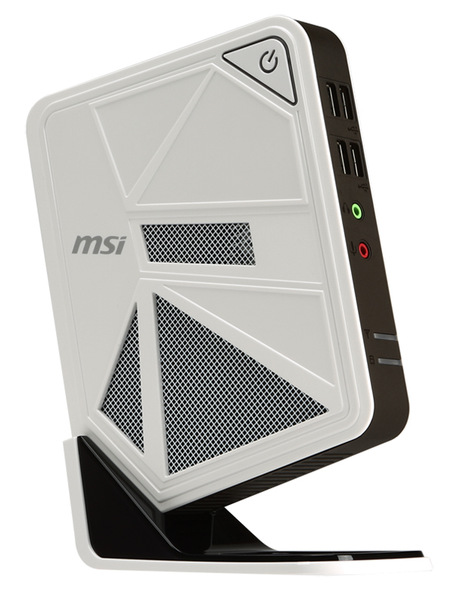

Обзор неттопа MSI DC111 [перевод]

Около года назад автору в руки попал неттоп MSI Wind Box DC100 с процессором AMD Brazos E450. Но время не стоит на месте, и вышла новая версия данного мини-компьютера — DC111 с процессором Intel Celeron 1037U. Корпус остался внешне таким же, но внутреннее устройство претерпело некоторые конструктивные изменения. Так что это устройство придется тщательно протестировать.

Тип: неттоп

Цвет: белый

Процессор: Intel Celeron 1037U (Intel Ivy Bridge, 1,8 ГГц)

Чипсет: Intel NM70

Опер. память: SODIMM DDR3 (максимально — 4 ГБ)

Жесткий диск: 500 ГБ, 5400 rpm, Sata 3

Видеокарта: интегрированная Intel HD Graphics

Порты USB: 4 x USB 2.0, 2 x USB 3.0

Видеовыходы: D-Sub (VGA), HDMI

Аудиовыходы: Аналоговый (3,5 мм), Цифровой оптический (S/PDIF)

Ethernet: есть, 1 Гбит/с

Беспроводная связь: 802.11b, 802.11g, 802.11n (нет поддержки 5 ГГц)

Картридер: есть, Memory Stick, Secure Digital

Опт. привод: нет

Габариты: 35 х 151 х 192 мм

Масса: 0,9 кг

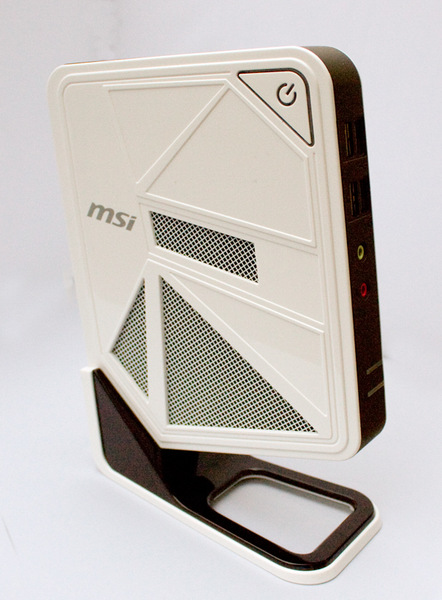

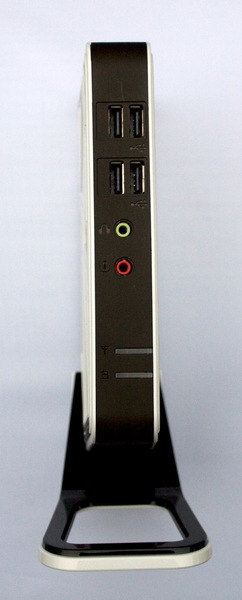

На передней панели устройства находятся 4 порта USB 2.0 и два аудио разъема, для наушников, и микрофона, а также индикаторы активности HDD и сети.

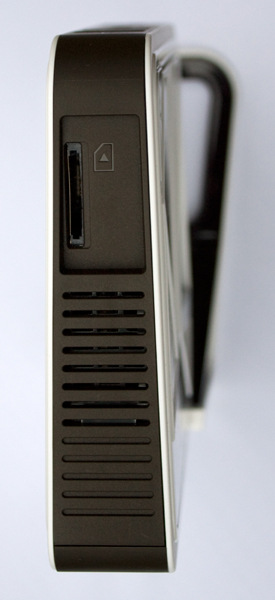

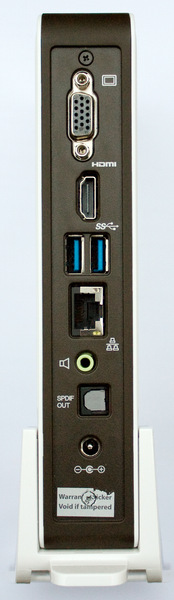

На противоположной стороне расположились видеоразъемы VGA и HDMI, оптический S / PDIF порт и еще один аудиоразъем, а также пара USB 3.0 портов. RJ-45 находится между аудиоразъемом для наушников и портами USB. Ниже всех расположен порт для подключения питания. Один лишь картридер размещен на верхней части компьютера.

Неудобным может показаться расположение портов USB версии 3.0, так как они находятся на задней части неттопа, разумнее было бы их сделать на передней панели. Неудобное расположение, в свою очередь, затрудняет удобство и быстроту подключения различных внешних накопителей — внешних жестких дисков и флешек.

MSI DC111 в работе

Устройство поставляется с установленной OS Windows 8, но это не главное. Пользователь сам может установить Windows 7, либо же Linux. При первом запуске, система немного «тормозит», но после установки последних обновлений, все становится на свои места.

С одной стороны может показаться, что медленный процессор Celeron подходит лишь для офисной работы. При использовании аппаратного ускорения проигрывание видео 1080р становится возможным. Сочетание HDMI и оптического S/PDIF портов, дает хорошую возможность использовать устройство в качестве полноценного медиа-центра.

В отличие от прошлой версии неттопа DC100, новинка ВС111 гораздо тише работает. Если вентилятор DC100 в нагрузке «ревел» достаточно сильно, то эту проблему устранили в новой версии.

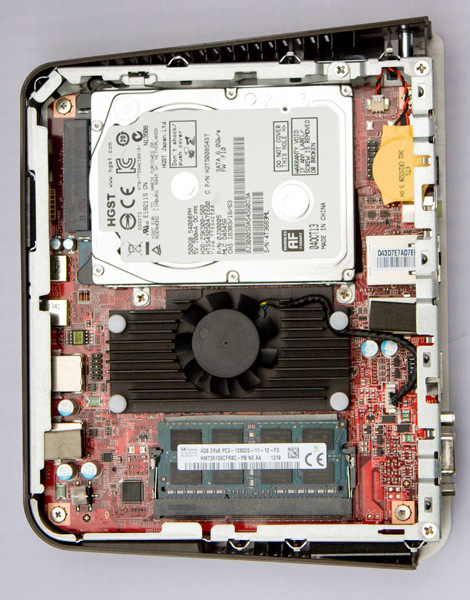

Для того чтобы увидеть, что находится внутри, необходимо снять боковую крышку. После того, как крышка демонтирована, видно, что почти половину площади занимает жесткий диск формата 2,5″, далее идет система охлаждения, состоящая из небольшого алюминиевого радиатора и маленького кулера. Ниже находится единственный слот под оперативную память.

При тестировании использовались следующие пакеты программ: SuperPi, wPrime, CineBench 11.5, Blender, PCMark, 3DMark и Passmark. Cinebench, 3DMark и PassMark использовались для оценки производительности графической системы, которая для игр, ну никак не годится.

Результаты тестирования DC111 автор будет сравнивать с ранее протестированными: моноблоком MSI Wind Top AE200, неттопами Gigabyte BRIX на основе процессоров Core i3 и Celeron 1037U.

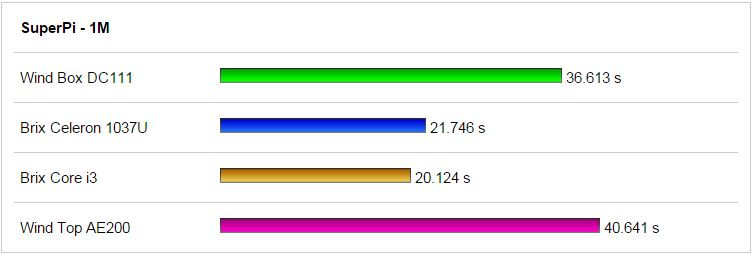

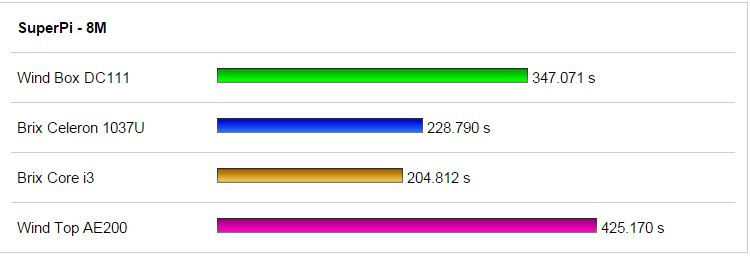

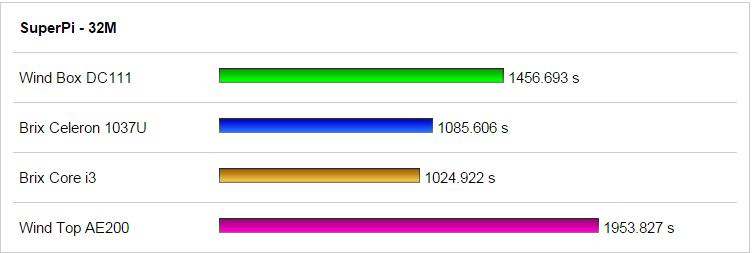

SuperPi

Ниже приведены результаты тестов в SuperPi. Данный бенчмарк, как известно, разработан для измерения вычислительной мощности центрального процессора. В нем используется алгоритм вычисления числа пи. Чем меньше значение, тем лучше считается результат.

Глядя на скриншоты, можно с уверенностью сказать, что в этом тесте лидирует Gigabyte BRIX с процессором Core i3, но это очевидно. Испытуемый образец занимает третью позицию, замыкает шествие AE200. Не совсем понятным остается тот факт, что BRIX на Celeron почему-то опережает DC111, хотя процессоры стоят одинаковые.

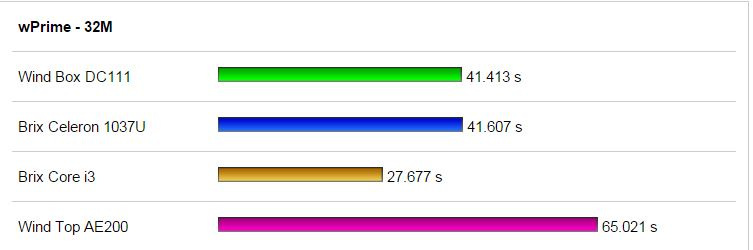

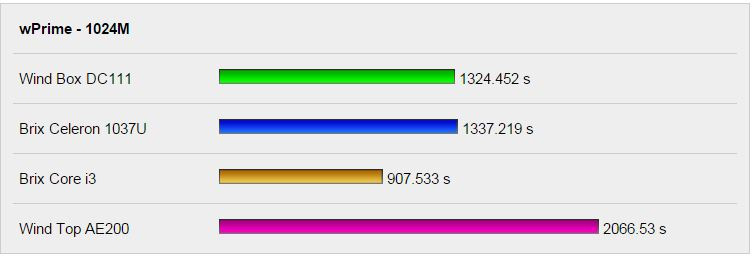

wPrime

Далее тестирование проводилось в wPrime. Данный бенчмарк отличается от предыдущего тем, что поддерживает многопоточность. Имеется два режима тестирования: 32М и 1024М. Первый режим предназначен для быстрого тестирования производительности, а второй для тестирования стабильности системы.

В первом режиме тестирования, да и, собственно, как и во втором, на первом месте, как обычно, образец с Core i3. А вот DC111 и BRIX на Celeron в этот раз имеют практически идентичные значения. В принципе, как и должно быть. AE200 ничем не отличился.

Blender

Здесь первое место занимает BRIX с i3, а у DC111 и BRIX на 1037U паритет.

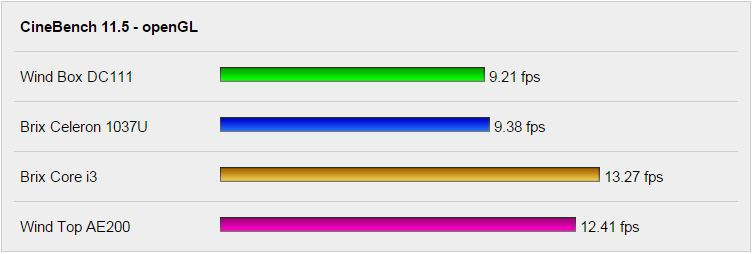

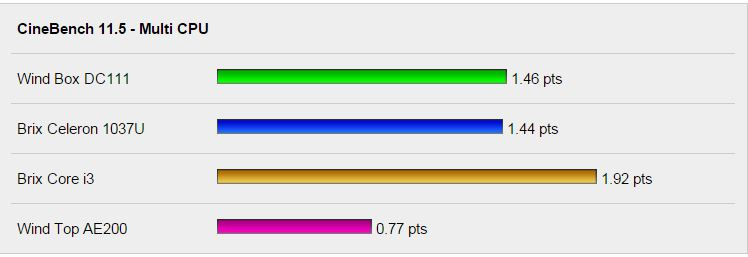

CineBench 11.5

Этот тестовый пакет отличается тем, что в тестировании использует сразу два процессора — центральный и графический.

Здесь в принципе, все очевидно, BRIX на i3 — первое, DC111 и BRIX Celeron — паритет. Единственное, что можно отметить, так это то, что в однопоточном режиме 1037U догнал i3.

PCMark 7

Для этого пакета свойственно то, что он сразу тестирует различные узлы компьютера, такие как CPU, RAM, HDD и т.д.

Здесь можно отметить то, что бриксы набрали примерно одинаковое количество очков.

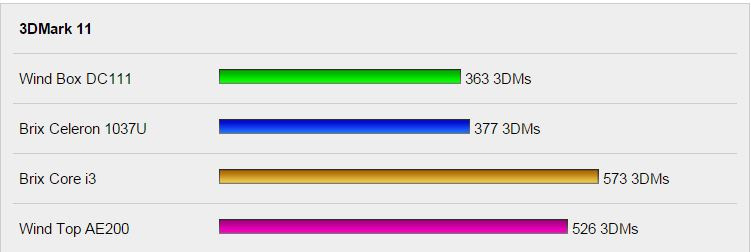

3DMark 11

Этот бенчмарк предназначен для тестирования графической системы компьютера, то есть в основном для определения его производительности в играх.

Обширные комментарии здесь излишни. Результаты можно увидеть на скриншоте.

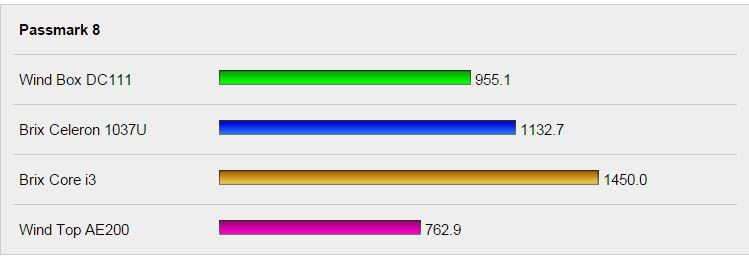

Passmark 8

Здесь, как и в большинстве тестов, картина ясная — i3 первое место, Celeron второе-третье. И «бедолага» АЕ200 как всегда на последнем.

Так как корпус у неттопа довольно маленький и тесный, то это, неизбежно, ведет к проблемам связанным с охлаждением. Это шум и нагрев.

Ниже приведены три режима, различных по энергопотреблению.

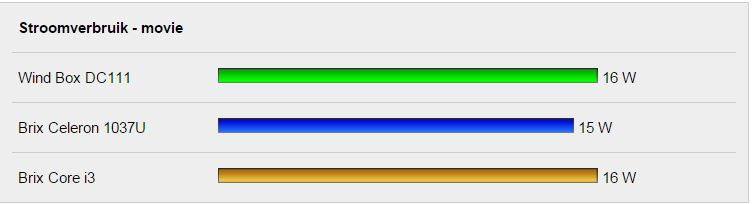

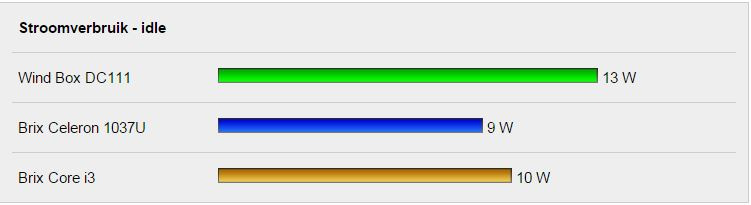

В первом режиме система была в простое, во втором режиме проигрывался фильм в 1080р, ну и третий — стресс-тест системы.

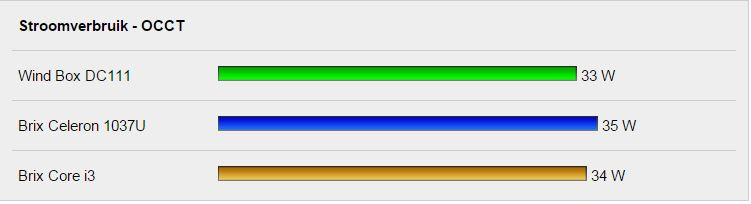

В максимальной нагрузке энергопотребление MSI DC111 не превысило 33 Вт (34 Вт, если подключить в разъемы USB периферию). Результат хороший, система в принципе, экономичная. В сравнении с BRIX на i3, DC111 потребляет на 1 Вт больше в режиме «фильм», скорее всего это связано с использованием механического HDD, в отличие от SSD в BRIX (вероятно, в этом кроются более высокие результаты в идентичных тестах).

В сравнении с предшественником DC100, новинка работает заметно «шустрее». Автор хотел бы видеть в качестве установленного накопителя — SSD диск. Но, к сожалению, это сказалось бы на цене. Автору также не понравилось размещение USB 3.0 портов, как об этом говорилось ранее.

В целом, устройство получилось годным. Подойдет как для офисной работы, так и в качестве мульти-медиа системы.
