Detected ATA/ATAPI Devices.

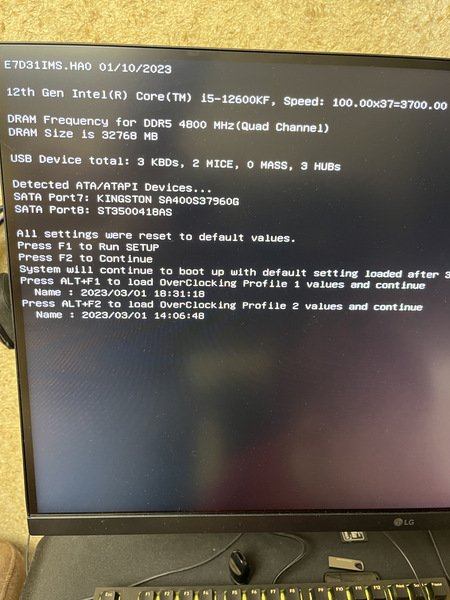

Всем привет. Помогите с проблемой, делал разгон оперативной памяти не сильный, все было хорошо до выставления вторичных таймингов, материнка очень тяжело запустилась, но все скинула в дефолт и вылезла эта надпись, теперь при каждом запуске биос запускается только по дефолту даже xmp не ставит, да и любые другие настройки тоже, все скидывает по умолчанию, батарейку пробовал другу ничего не поменялось, тесты оперативки проходит без ошибок, винда запускается и игры все ок, биос прошил, тоже не помогло. Что делать подскажите?
Ata atapi devices что это
ATA (AT Attachment) — параллельный интерфейс для подключения накопителей к ПК. В 90-е являлся стандартом, построенным на платформе IBM PC. В настоящее время стремительно вытесняется на рынке своим же последователем — SATA. С момента появления SATA, ATA переименовали в PATA (Parallel ATA).
История
Первоначально интерфейс получил предварительное название PC/AT Attachment («Соединение с PC/AT»), поскольку он предназначался для подключения к 16-битной шине ISA (известна как шина AT). В окончательной версии название переделали в «AT Attachment» во избежании проблем с торговыми марками.
Первая версия стандарта была разработана в 1986 году компанией Western Digital, она имела название IDE (Integrated Drive Electronics — «встроенная в привод электроника»). Название отображало существенное нововведение: контроллер привода располагался в нем самом, а не в виде отдельной платы расширения, как в предшествующем стандарте ST-506 и существовавших тогда интерфейсах SCSI и ST-412. Благодаря этому нововведению были улучшены характеристики накопителей. Меньшее расстояние до контроллера, упрощенное управление им, поскольку контроллер канала IDE абстрагировался от деталей работы привода, более дешевое производство.
Правильное название контроллера канала IDE — хост-адаптер, потому что он перешел от прямого управления приводом к обмену данными с ним по протоколу.
Интерфейс между контроллером и накопителем определен в стандарте АТА. Интерфейс оснащен 8 регистрами, которые занимают 8 адресов в пространстве ввода-вывода. Ширина шины данных равна 16 битам. Число каналов, находящихся в системе, может превышать 2. Важно, чтобы адреса каналов не пересекались с адресами других устройств ввода-вывода. Каждый канал позволяет подключить к себе 2 устройства (master и slave), однако в каждый момент времени может работать лишь одно устройство.
Принцип адресации CHS заключается в следующем: прежде всего блок головок устанавливается позиционером на требуемую дорожку, после чего выбирается требуемая головка, а затем из требуемого сектора считывается информация.
Стандарт EIDE (Enhanced IDE — «расширенный IDE») появился сразу вслед за IDE. Он позволял использовать приводы с емкостью более 528 Мб (504 МиБ), вплоть до 8,4 Гб.
Хоть эти аббревиатуры возникли в качестве торговых линеек, а не официальных названий стандарта, термины IDE и EIDE обычно употребляются вместо термина ATA.
После выхода стандарта Serial ATA («последовательный ATA»), который состоялся в 2003 году, традиционный ATA стал называться Parallel ATA, что подразумивало под собой ничто иное, как способ передачи данных по параллельному 40- или 80-жильному кабелю.
Первоначально, интерфейс применялся с жесткими дисками, однако затем стандарт был расширен для работы и с другими устройствами, преимущественно, со сменными носителями. На шину ATAPI подключали даже FDD. Такой расширенный стандарт получил название Advanced Technology Attachment Packet Interface (ATAPI), а полное наименование стандарта выглядит как ATA/ATAPI. ATAPI почти полностью совпадает со SCSI на уровне команд.
Сперва интерфейсы по подключению приводов CD-ROM не были стандартизованы, являясь исключительно частными разработками производителей приводов. По этой причине, для подключения CD-ROM необходимо было устанавливать отдельную плату расширения, настроенную под конкретного производителя. Некоторые версии звуковых карт, например Sound Blaster, оснащались именно такими портами. Выход на рынок ATAPI позволил стандартизировать всю периферию и дать возможность подключать ее к любому контроллеру.
Еще одним немаловажным этапом развития ATA стал переход от PIO (Programmed input/output — программный ввод/вывод) к DMA (Direct memory access — прямой доступ к памяти). В ходе использования PIO управлением считыванием данных с диска занимался центральный процессор, а это, в свою очередь, приводило к повышенной нагрузке на процессор и снижению его производтельности. По этой причине компьютеры, которые использовали интерфейс ATA, выполняли операции, связанные с диском, медленнее, чем компьютеры, работающие на SCSI и прочих интерфейсах. Внедрение DMA значительно сократило затраты процессорного времени на операции с диском.
Потоком данных в этой технологии управляет сам накопитель. Он считывает данные из памяти почти без участия процессора, а тот, в свою очередь, просто выдает команды на выполнение того или иного действия. При этом жесткий диск выдает сигнал запроса DMARQ на операцию DMA контроллеру. Если операция DMA возможна, контроллер посылает сигнал DMACK и жесткий диск выдает данные в 1-й регистр (DATA), с которого контроллер считывает их. Так, процессор практически не задействован в этой цепочке.
Операция DMA возможна только в том случае, если режим поддерживается одновременно BIOS, контроллером и операционной системой. В противном случае, возможен лишь режим PIO. При развитии стандарта (АТА-3), инженерами был введен дополнительный режим UltraDMA 2 (UDMA 33), который имеет временные характеристики DMA Mode 2. Однако, данные передаются и по переднему, и по заднему фронту сигнала DIOR/DIOW, что вдвое увеличивает скорость передачи данных по интерфейсу. Кроме того, введена проверка на четность CRC, что увеличивает надежность передачи.
История развития ATA включала в себя ряд барьеров (в частности, ограничения на максимальный размер диска в 504 МиБ, около 8 ГиБ, около 32 ГиБ, и 128 ГиБ), связанных с организацией доступа к данным. Большинство из этих барьеров, благодаря современным системам адресации, были преодолены. Впрочем, существовали и другие барьеры, в основном связанные с драйверами устройств, и организацией ввода/вывода в ОС, не работающих в ATA.
В оригинальной спецификации АТА предусматривался 28-битный режим адресации, что позволяло адресовать 2 28 (268 435 456) секторов по 512 байт каждый. Это давало максимальную емкость в 137 Гб (128 ГиБ). В стандартных PC BIOS поддерживал до 7,88 ГиБ (8,46 Гб), допуская максимум 1024 цилиндра, 256 головок и 63 сектора. Это ограничение на число цилиндров/головок/секторов CHS (Cyllinder-Head-Sector) в сочетании со стандартом IDE привело к ограничению адресуемого пространства в 504 МиБ (528 Мб). В целях преодоления этого ограничения была введена схема адресации LBA (Logical Block Address), что позволило адресовать до 7,88 ГиБ. Со временем, данное ограничение было снято. Это дало возможность адресовать сначала 32 ГиБ, а затем и 128 ГиБ, используя все 28 разрядов (в АТА-4) для адресации сектора. Запись 28-битного числа организована путем записи его частей в соответствующие регистры накопителя (с 1 по 8 бит в 4-й регистр, 9-16 в 5-й, 17-24 в 6-й и 25-28 в 7-й).
Адресация регистров организована тремя адресными линиями DA0-DA2. Первый регистр с адресом 0 — 16-разрядный. Он используется в целях передачи данных между диском и контроллером. Остальные регистры 8-битные и применяются для управления.
Новейшие спецификации ATA предполагают 48-битную адресацию, расширяя возможный предел до 128 ПиБ (144 петабайт).
Ограничения на размер проявляются в том, что система идентифицирует объем диска меньше его реального значения, либо же вовсе отказывается загружаться и виснет на стадии инициализации жестких дисков. Иногда проблему удатся решить обновлением BIOS. Другое возможное решение — использование специальных программ (например, Ontrack DiskManager), которые загружают в память свой драйвер до загрузки операционной системы. Недостатком таких решений является то, что используется нестандартная разбивка диска (разделы диска оказываются недоступны, в случае загрузки с обычной DOS-овской загрузочной дискеты). Впрочем, большинство современных ОС может работать с дисками большего размера, даже если BIOS компьютера не определяет размер как требуется.
Чтобы подключить HDD с интерфейсом PATA обычно используется специальный шлейф — 40-проводный кабель. Каждый шлейф обычно оснащен двумя или тремя разъемами, один из которых подключается к разъему контроллера на материнской плате, а остальные два — к дискам. В один момент времени шлейф P-ATA передает 16 бит данных. Иногда встречаются шлейфы IDE, которые позволяют подключать до трех дисков к одному IDE каналу, однако, в этом случае один из дисков работает в режиме read-only.
Разводка Parallel ATA
Контакт
Назначение
Контакт
Назначение
Интерфейс ATA/ATAPI.
Интерфейс ATA/ATAPI.
Часть рынка жестких дисков и оптических накопителей принадлежит интерфейсу ATA/ATAPI (он же IDE), часть – SCSI.
Последние ревизии ATA-стандарта показывают, что по своим функциональным возможностям он вплотную приближается к SCSI.
SCSI, изначально создававшийся в соответствии с правилом «правой руки».
ATA, напротив, задумывался как максимально дешевое решение для однопользовательских маломощных машин.
Попробуем разобратся.
SCSI-устройства имеют единую схему логической адресации, независящую от физической геометрии устройства, и высокоуровневую систему команд (прочитать сектор или группу секторов, начать воспроизведение аудиодиска и т.п.).
Получив команду, устройство ставит ее в очередь и освобождает шину, а инициатор запроса (которым может быть как центральный процессор, так и другое SCSI-устройство) переключается на решение другой задачи. Обработав запрос, устройство вновь повторяет захват шины и пересылает данные инициатору, уведомляя его об этом через механизм прерываний.
Таким образом, шина эффективно используется несколькими устройствами и время простоя центрального процессора сводится к минимуму.
Электрически SCSI-интерфейс представляет собой либо обыкновенный многожильный кабель, либо оптоволокно. Существует множество конкурирующих стандартов, рассматривать которые не имеет смысла. Достаточно сказать, что физическая скорость передачи в последних версиях SCSI-стандарта полностью удовлетворяет потребности реально существующих устройств, оставляя солидный задел на будущее. Некоторые из электрических интерфейсов поддерживают длину кабеля до 25 метров и горячую замену устройств без выключения питания. Но утверждение, что все SCSI-диски можно перетыкать «на лету», неверно и чревато смертельными (для дисков) последствиями. Максимальное количество устройств на шине также различно и варьируется от одного электрического интерфейса к другому. В среднем на шину можно повестить 7 или 15 устройств, не сильно теряя в скорости передачи данных.
Для подключения SCSI-устройства к центральному процессору необходимо установить достаточно сложный (и поэтому весьма дорогостоящий) SCSI-контроллер, что несколько ограничивает сферу его применения.
Много общего со SCSI. Это и интегрированный контроллер, и унифицированный набор команд (не такой богатый, как в SCSI), и возможность совместной работы нескольких устройств на шине. Но здесь нет “прозрачной” схемы адресации, механизма отложенного выполнения команд, ни очереди запросов. Максимальное количество устройств на шине равняется всего двум, причем в каждый момент времени может работать только одно устройство, а другое вынуждено простаивать, ожидая завершения цикла обмена.
Передав команду на чтение сектора, процессор непрерывно опрашивает специальный порт, в котором устройство выставляет флаг готовности данных, пословно (!) считываемых процессором через порт ввода/вывода.
Аппаратные мощности процессоров возросли.
На IBM PC начали возникать первые многозадачные системы. Как следствие, во второй ревизии стандарта, получившей кодовое наименование ATA-2, появилась поддержка режима DMA. Теперь, передав команду на чтение сектора, процессор мог спокойно переключаться на другую задачу, перекладывая заботу о дисковой подсистеме на ATA-контроллер. В последующих ревизиях скорость передачи по физическому интерфейсу увеличилась до 100 Мб/с, появилась прозрачная логическая адресация (а вместе с ней и поддержка жестких дисков большого объема) и расширение ATA, названное ATAPI (ATA Packed Interface – пакетный интерфейс ATA, реализующий ту же самую схему обмена командными пакетами, что и SCSI).
Последние версии ATA обеспечивают контроль целостности передачи по интерфейсному кабелю, значительно увеличивая его пропускную способность, и включают в себя планировщик. Однако воспользоваться им все равно не удается, поскольку наличие второго устройства на шине многократно уменьшает скорость передачи данных, и для достижения адекватной производительности каждое устройство должно быть подключено к своему контроллеру, а таких контроллеров на подавляющем большинстве материнских плат всего два.
Самый главный недостаток ATA/SATA-интерфейсов – ограниченное количество подключаемых устройств. До тех пор пока ты имееш один жесткий диск и один приводом CD/DVD-ROM, никаких проблем не возникает. Но если воткнуть два винчестера, один CD-ROM, один CD-RW и один DVD-ROM, остается развести руками.
Дисковые массивы, состоящие из нескольких винчестеров, на ATA-контроллерах нереализуемы в принципе, так как каждое устройство требует своего контроллера, а каждый контроллер своего канала DMA и IRQ.
К тому же, отсутствие нормального планировщика отрицательно сказывается на производительности дисковой подсистемы (особенно на беспорядочных запросах) и усложняет ее программирование – при возникновении какой бы то ни было ошибки вся очередь сбрасывается, это значит, что инициатору запросов требуется хранить ее копию, тщательно отслеживания все изменения.
Вывод
Нормальных RAID-контроллеров ни под ATA-, ни под SATA-накопители нет и, когда будет неизвестно. Модели, представленные на рынке, сильно смахивают на разработки не доучек и содержат большое количество фатальных ошибок, часто приводящих к необратимой порче данных. Пользоваться ими, даже в домашних условиях, категорически не рекомендуется. Разумеется, никакие физические законы не препятствуют созданию правильного RAID-контроллера с поддержкой ATA/SATA, но фирмы-производители просто не хотят вкладывать в это деньги , пока в ATA/SATA не появится полноценный планировщик очереди запросов.
Для подключения SCSI-устройств требуется приобрести весьма дорогостоящий контроллер (от 100$). Интегрированые в материнские платы, в большинстве своем оставляют желание иметь лучшее. Причем различных электрических интерфейсов у SCSI намного больше, чем у ATA, и они плохо совместимы. Процедура подключения устройства тоже не из легких, и перемычек на плате контроллера гораздо больше одной. Неправильно же выставленные перемычки могут стоить и устройству, и контроллеру жизни. Установка SCSI-драйверов практически никогда не обходится без проблем, и многие из этих драйверов содержат ошибки, приводящие к порче всех хранящихся данных. Не надо пытаться настроить SCSI-устройство без надлежащей подготовки.
Выбор
Для домашнего использования (если количество подключенных устройств не очень велико) лучше всего использовать ATA/SATA-накопители. То же самое относится и к серверам, обслуживающим локальные сети небольших организаций. Высокопроизводительные рабочие станции и сервера с внушительными дисковыми массивами однозначно выбирают SCSI.
SCSI
SCSI расшифровывается как Small Computer System Interface (Системный Интерфейс Малых Компьютеров). Конструктивно представляет собой интеллектуальный контроллер, интегрированный непосредственно в само периферийное устройство. Поддерживает унифицированный набор управляющих команд, общий для всех устройств данного типа. Фактически SCSI-контроллер – это миникомпьютер, по мощности сопоставимый с Intel 80486.
ATA
ATA расшифровывается как Advanced Technology Attachment (соединение для AT-машин). История его возникновения тесно связна с фирмой IBM и компьютерами типа AT. Интеграцией стандартного контроллера жесткого диска непосредственно с самим устройством, соединенным параллельным шлейфом с не менее стандартной ISA шиной.
Фактически они включают в себя микросхему буферной памяти и дешифратор адреса.
SATA
SATA (Serial ATA – последовательный ATA) представляет собой новый электрический интерфейс на базе старого ATA. Вместо широкого шлейфа используется тонкий шнурок, соединяющий одно-единственное устройство со своим портом. Максимальная длина шнурка и скорость передачи существенно увеличены.
Количество подключаемых устройств невелико (один SATA-порт – одно SATA-устройство.
IDE
IDE расшифровывается как Integrated Device Electronic (Интегрированное Электронное Устройство) и является синонимом ATA.
Мой блог находят по следующим фразам
- во время установки XP запустить cmd
- интернет
- настройка винды 7
- потери пакетов в сети
- как подтвердить подлинность windows
- смена ключа windows 7
Уточнения, корректировки и обсуждения статьи «Интерфейс ATA/ATAPI.» — под данным текстом, в комментариях.
Ответственность, за все изменения, внесённые в систему по советам данной статьи, Вы берёте на себя.
Копирование статьи «Интерфейс ATA/ATAPI.», без указания ссылки на сайт первоисточника Компьютерные сети и многоуровневая архитектура интернета (conlex.kz), строго запрещено.
Detected ata/atapi device что значит эта надпись.
Что значит эта надпись? раньше не замечал, может просто не смотрел 😀
Лучший ответ
Обнаруженное устройство ata/atapi
то что биос видит
у вас это Жесткий диск и ДВД видит он
Student AlekseyУченик (83) 2 года назад
Окей, я думал оно чтото обнаружило но не опознало, и это имеется ввиду. как я тебя понял оно просто выдает список после этой фразы
futctmanka Оракул (51725) adgawgd asdgasdg, да, пишет что нашло
Остальные ответы
Ты зачем пентагон взломал?
Student AlekseyУченик (83) 2 года назад
Шш, ты же знаешь что там сейчас творится ), думаешь почему?
ATA/ATAPI Devices — устройства, использующие интерфейс и протокол ATA/ATAPI, то есть SATA и PATA (он же IDE). Сейчас это жёсткие диски HDD и SSD и оптические приводы, что и наблюдается на картинке.
На экране сообщения об обнаружении узлов компьютера.
При включении постоянно будет выскакивать и придётся постоянно в BIOS лезть, чтоб из него выйти и загрузиться.
Заходи в BIOS? «Advanced»(если на английском или Расширенный режим), в нем необходимо войти в подраздел «SATA Configuration» и раскрыть опции параметра «SATA Mode» и выстави Режим SATA.
